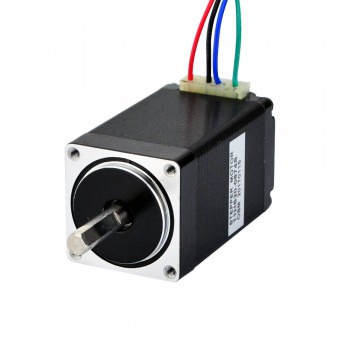

Motore passo-passo Nema 11 Bipolare 1,8 Gradi 12Ncm 0,67A 6,2V 28x28x51mm 4 Fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 11 Bipolare 1,8 Gradi 12Ncm 0.67A 6.2V 28x28x51mm 4 Fili
Questo motore passo-passo nema 11 Bipolare con Angolo di passo 1,8 gradi e dimensioni 28x28x51mm. Ha 4 fili, ogni fase disegna 0.67A a 6.2V, con Coppia di tenuta 12Ncm (16.99once pollici).Riduttore epicicloidale è disponibile per questo modello.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS20-0674S
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 12Ncm(16.99once pollici)
Corrente/fase nominale: 0.67A
Resistenza di fase: 9.2ohms
Induttanza: 5.7mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 51mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 190g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 12 |
| Coppia di tenuta (oz.in) | 17 |
| Induttanza(mH) | 5.7 |
| Resistenza di fase(ohm) | 9.2 |
| Corrente nominale (A) | 0.67 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 51 |
| Dimensioni telaio(mm) | 28x28 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 200 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
