NEMA 11 Attuatore lineare a vite trapezia Non-prigioniero 1,0 A Bipolare 1,8 gradi 0,12 Nm Rivoluzione cavo 5,08 mm (0,2") Vite di comando 200 mm
-
Manuali e documentazione:
NEMA 11 Attuatore lineare a vite trapezia Non-prigioniero 1,0 A Bipolare 1,8 gradi 0,12 Nm Rivoluzione cavo 5,08 mm (0,2") Vite di comando 200 mm

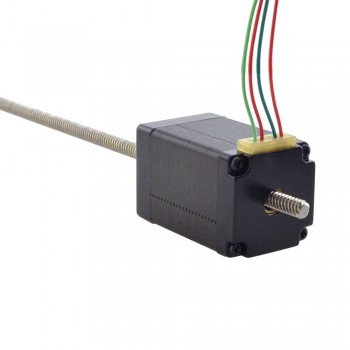

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 11 con un'altezza del motore di 45 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1 A. E' integrato con un diametro di Φ4.76mm(0.1874"), 200mm(7.874") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 5.08mm(0.2") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 11N18S1004HD5-200RS
Tipo di motore: Non-prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 0.12Nm(16.99once pollici)
Corrente/fase nominale: 1A
Resistenza di fase: 3.7ohms
Induttanza: 3.7mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 46mm
Lunghezza della vite di piombo: 200mm(7.874")
Diametro della vite di piombo: Φ4.76mm(0.1874")
Risoluzione/Passo: 0.0254mm(0.001")
Passo Vite: 5.08mm(0.2")
Numero di cavi: 4
Numero di avviamenti di thread: 4
Lunghezza del cavo: 300mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3,7 |
| Resistenza di fase(ohm) | 3,7 |
| Corrente nominale (A) | 1,0 |
| Angolo di passo(deg.) | 1,8 |
| Tipo di motore lineare | Non-prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 46 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 4,76 |
| Lunghezza vite di comando(mm) | 200 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 5,08 |
| Risoluzione/Passo(mm) | 0,0254 |
| Classificazione IP | 40 |
