NEMA 17 Attuatore motore passo-passo lineare Acme non prigioniero 1,5 A Bipolare 1,8 gradi 0,3 Nm Rivoluzione cavo 1,27 mm (0,05") Vite di comando 200 mm
-
Manuali e documentazione:
NEMA 17 Attuatore motore passo-passo lineare Acme non prigioniero 1,5 A Bipolare 1,8 gradi 0,3 Nm Rivoluzione cavo 1,27 mm (0,05") Vite di comando 200 mm

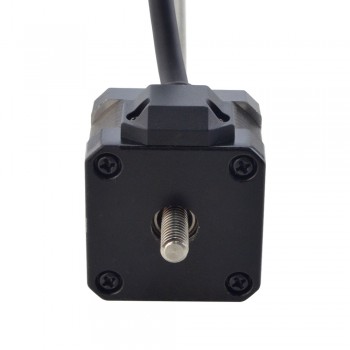

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 17 con un'altezza del motore di 34 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1,5 A. È integrato con un diametro di Φ6,35mm(0,25"), 200mm(7,8740") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 1,27mm(0,05") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S1504FF5-200RS
Tipo di motore: Non prigioniero
Angolo di passo: 1,8°
Tenendo la coppia: 0,3Nm(42,48once pollici)
Corrente/fase nominale: 1,5A
Resistenza di fase: 1,7ohms
Induttanza: 2,8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 200mm(7,8740")
Diametro della vite di piombo: Φ6,35mm(0,25")
Risoluzione/Passo: 0,00635mm(0,00025")
Passo Vite: 1,27mm(0,05")
Numero di cavi: 4
Numero di avviamenti di thread: 1
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2,5 |
| Resistenza di fase(ohm) | 1,7 |
| Corrente nominale (A) | 1,5 |
| Angolo di passo(deg.) | 1,8 |
| Tipo di motore lineare | Non-prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 6,35 |
| Lunghezza vite di comando(mm) | 200 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 1,27 |
| Risoluzione/Passo(mm) | 0,00635 |
| Classificazione IP | 40 |
