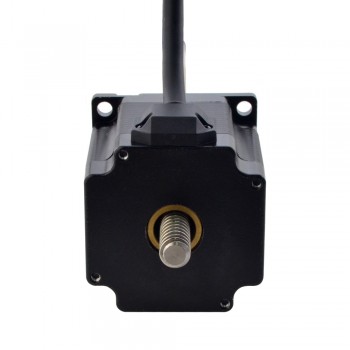

NEMA 23 Attuatore lineare motore passo-passo Acme non prigioniero 3,0 A 1,8 gradi 1 Nm Rivoluzione cavo 2,54 mm (0,1") Vite di comando 200 mm
-
Manuali e documentazione:
Prezzo per Unità:€58.42(IVA esclusa)
Potrebbe anche interessarti
NEMA 23 Attuatore lineare motore passo-passo Acme non prigioniero 3,0 A 1,8 gradi 1 Nm Rivoluzione cavo 2,54 mm (0,1") Vite di comando 200 mm
Specifica Elettrica
Codice Articolo del Costruttore: 23N22S3004GG5-250RS
Tipo di motore: Non prigioniero
Angolo di passo: 1,8°
Tenendo la coppia: 1Nm(141,64once pollici)
Corrente/fase nominale: 3A
Resistenza di fase: 1,1ohms
Induttanza: 4,5mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 56mm
Lunghezza della vite di piombo: 250mm(9,8425")
Diametro della vite di piombo: Φ9,525mm(0,375")
Risoluzione/Passo: 0,0127mm(0,0005")
Passo Vite: 2,54mm(0,1")
Numero di cavi: 4
Numero di avviamenti di thread: 1
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4,5 |
| Resistenza di fase(ohm) | 1,1 |
| Corrente nominale (A) | 3,0 |
| Angolo di passo(deg.) | 1,8 |
| Tipo di motore lineare | Non-prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 9,525 |
| Lunghezza vite di comando(mm) | 250 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2,54 |
| Risoluzione/Passo(mm) | 0,0127 |
| Classificazione IP | 40 |
