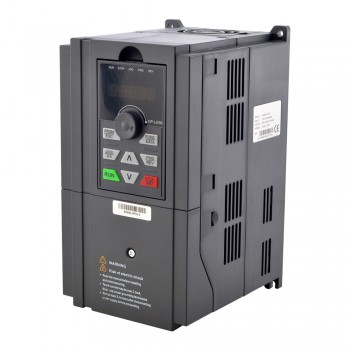

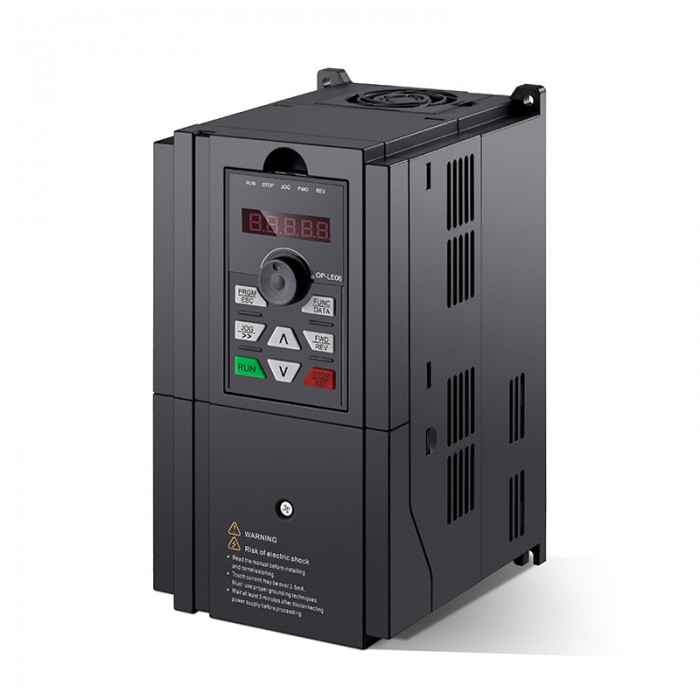

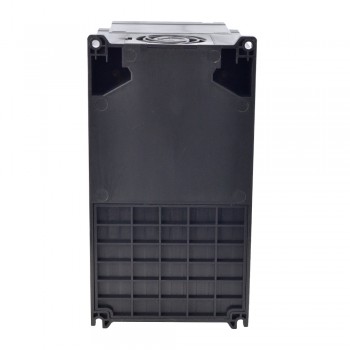

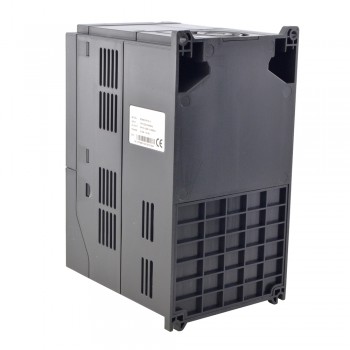

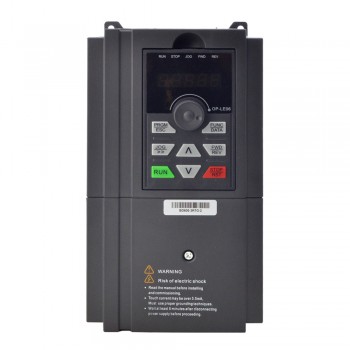

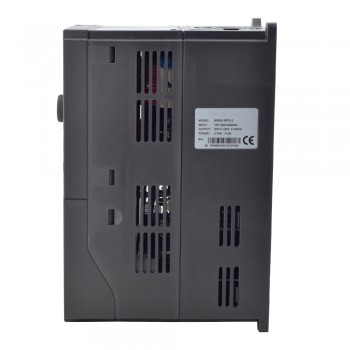

Convertitore VFD a frequenza variabile VFD serie BD600 5HP 3,7KW 15A Convertitore VFD convertitore di frequenza trifase 220V
- Manuali e documentazione: Manuale utente completo:
Prezzo per Unità:€220.86(IVA esclusa)
Potrebbe anche interessarti
Convertitore VFD a frequenza variabile VFD serie BD600 5HP 3,7KW 15A Convertitore VFD convertitore di frequenza trifase 220V
Specificazione chiave
Tensione in ingresso: Trifase 220VCA±15%
Frequenza d'ingresso: 47~63Hz
Corrente d'ingresso: 3-fase 18A
Fattore di potenza in ingresso: ≥95%
Potenza: 5HP (3,7Kw)
Corrente di uscita: 15A
| Specifiche dell'azionamento a frequenza variabile | |
|---|---|
| Tensione di ingresso | 3PH 220VCA |
| Frequenza di ingresso | 47 - 63Hz |
| Corrente di ingress | 18A(3PH) |
| Potenza | 5HP / 3,7Kw |
| Corrente di uscita | 15A |
| Modalità di controllo | Controllo V/F, controllo vettoriale non PG (SVC), controllo vettoriale PG (FVC) |
| Inizia la coppia | Tipo G: 0,5Hz/150%(SVC), 0Hz/180%(FVC); Tipo P: 0,5Hz/100% |
| Risoluzione di frequenza | 0,01 Hz (impostazione digitale); frequenza massima x 0,025% (impostazione analogica) |
| Vibrazione | Meno di 20Hz 9,8m/s(1G), Oltre 20Hz5,88m/s(0,6G) |
| Conservare l'ambiente | ≤1000M, indoor (nessun gas corrosivo e liquido) |
| Conservare la temperature | -20℃～60℃ |
| Fattore di potenza in ingress | ≥95% |
| Controllo V/F | Linea, punto multiplo, curva V/F quadrata, separazione V/F |
| Modalità comando operative | Controllo tastiera, controllo terminale, controllo comunicazione seriale |
| Sorgente di riferimento di frequenza | Digitale, analogico, frequenza impulsi, comunicazione seriale, velocità multi-passo, PLC semplice e PID La combinazione di modalità multiple e le diverse modalità possono essere commutate. |
| Capacità di sovraccarico | Tipo G: 150% corrente nominale 60s, 180% corrente nominale 3s; Tipo P: 120% corrente nominale 60s, 150% corrente nominale 3s |
| Gamma di regolazione della velocità | 1:100(SVC), 1:1000(FVC) |
| Precisione del controllo della velocità | ±0,5%(SVC), ±0,02%(FVC) |
| Frequenza portante | 0,5 to 16,0kHz; Regolare automaticamente la frequenza portante in base alle caratteristiche del carico |
| Aumento della coppia | Boost di coppia automatico; boost di coppia manuale 0,1~30% |
| Modalità di accelerazione e decelerazione | Linea o curva a S, 4 tipi di tempo di accelerazione/decelerazione con un intervallo di 0,0~6500,0 s |
| Controllo del jogging | 0,0 Hz~50,00 Hz (gamma di frequenza jog); 0~6500,0s (tempo Jog Acc/Dec) |
| PLC semplice e funzionamento a più velocità | PLC integrato o terminale di controllo, è possibile impostare 16 livelli di velocità |
| PID integrato | Controllo PID integrato per realizzare facilmente il controllo ad anello chiuso per i parametri di processo (come pressione, temperatura, flusso, ecc.) |
| Regolazione automatica della tensione (AVR) | Mantiene automaticamente una tensione di uscita costante quando la tensione della rete elettrica cambia |
| Bus CC commune | Più inverter possono utilizzare un bus CC comune (funzione bus CC comune) |
| Controllo trasversale | Controllo multiplo della frequenza degli impulsi triangolari (funzione di controllo trasversale) |
| Controllo della lunghezza fissa | Impostazione del controllo della lunghezza |
| Controllo dei tempi | 0~6500min(Impostazione intervallo di tempo) |
| Terminali di uscita | UN. 1 uscita open collector, espandibile a 1 uscita ad impulsi ad alta velocità, b. 2 uscite relè, c. 2 Uscita analogica: uscita in tensione 0~10VCC o uscita in corrente 0~20mA |
| Classe di protezione | IP20 |
| Modalità di raffreddamento | Raffreddamento ad aria forzata |
| Freno CC | Supporta l'avvio e l'arresto del freno CC |
| Terminali di ingress | a. Supporta l'ingresso di impulsi ad alta velocità, b. 1 Ingresso tensione analogica 0~10VCC, c. 2 Ingresso in tensione 0~10VCC o ingresso in corrente 0~20mA |
| Umidità e temperature | 90%RH o meno (senza condensa), -10℃～40℃. L'inverter verrà ridotto se la temperatura ambiente supera i 40℃ |
