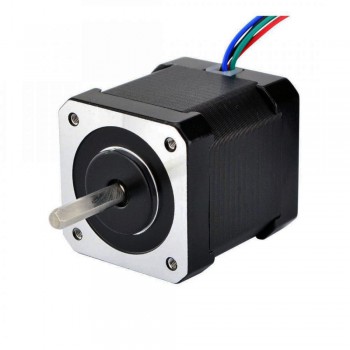

Full Taglio a D albero Nema 17 motore passo-passo bipolare 59Ncm 2A 42x48mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Full Taglio a D albero Nema 17 motore passo-passo bipolare 59Ncm 2A 42x48mm 4 fili
Questo è una versione aggiornata del motore passo-passo nema 17 con Coppia di tenuta di 59Ncm(83.55once pollici). Sulla base della vecchia versione, abbiamo allungato la lunghezza del cavo motore fino a 1 metro, e aggiungere un 4-pin 0.1" pitch (2.54mm) Connettore femmina Harwin all'estremità del cavo.
Specifica Elettrica
Codice Articolo del Costruttore: 17HS19-2004S2
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 59Ncm(83.55once pollici)
Corrente/fase nominale: 2.0A
Resistenza di fase: 1.4ohms
Induttanza: 3.0mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 24mm
Lunghezza taglio a D: 24mm
Numero di cavi: 4
Lunghezza del cavo: 1000mm
Peso: 390g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 59 |
| Coppia di tenuta (oz.in) | 84 |
| Induttanza(mH) | 3 |
| Resistenza di fase(ohm) | 1.4 |
| Corrente nominale (A) | 2 |
| Angolo di passo(deg.) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Lunghezza cavo(mm) | 1000 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 400 |
| Tipo di albero di uscita | Taglio a D |
| Classificazione IP | 40 |
