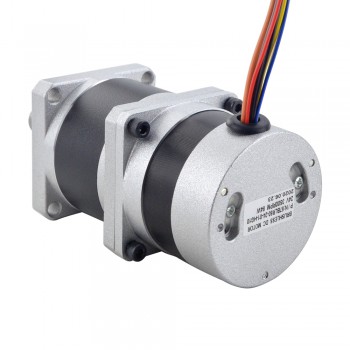

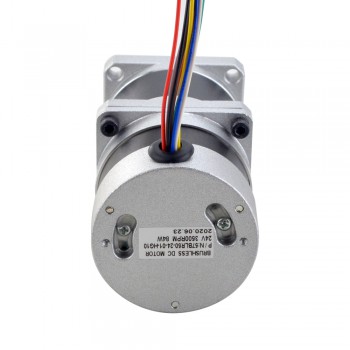

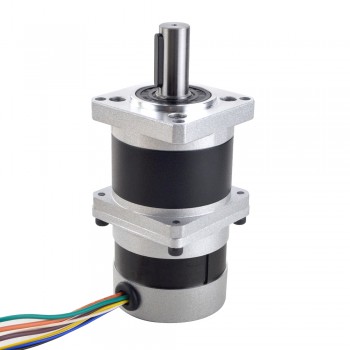

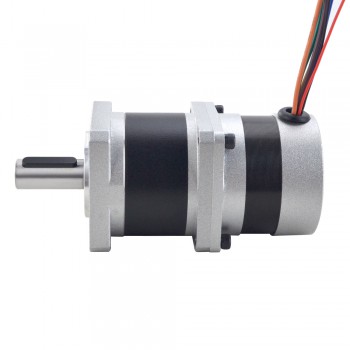

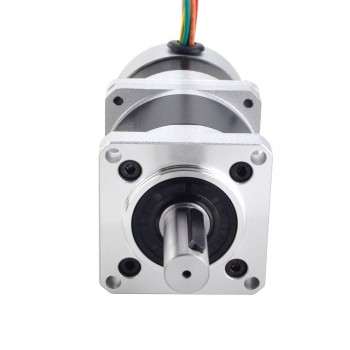

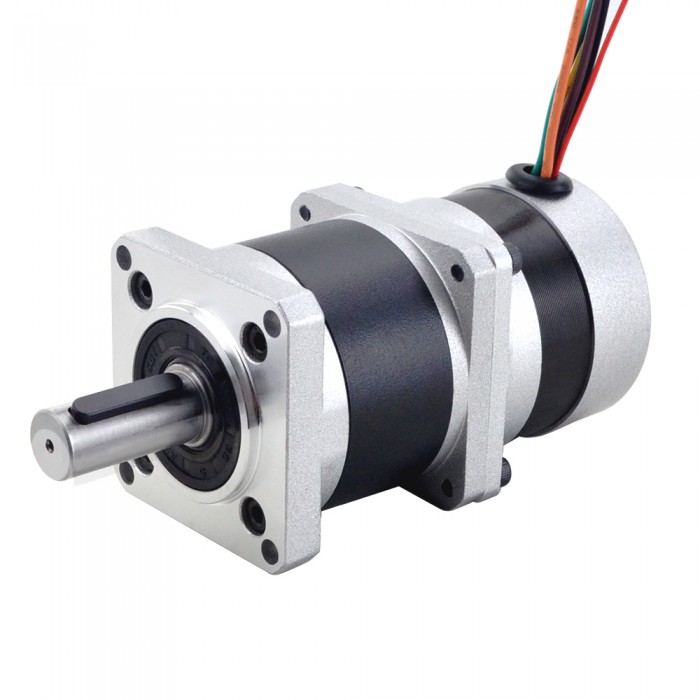

Motoriduttore DC senza spazzole 24V 84W 350RPM 10:1 Motoriduttore BLDC trifase con cambio
-
Manuali e documentazione:
Scheda dati:
Motoriduttore DC senza spazzole 24V 84W 350RPM 10:1 Motoriduttore BLDC trifase con cambio
Specifica Elettrica
Numero parte: 57BLR50-24-01-HG10
Fase: 3
Poli: 4
Tensione nominale: 24V
Velocità nominale: 3500±10%RPM
Coppia nominale: 0.23Nm(32.57once pollici)
Corrente nominale: 5±10%A
Potenza nominale: 84W
Classe di isolamento: Classe B
Resistenza di isolamento: 100 MΩ minimo a 500 V CC
Test di resistenza dielettrica: 500 V CA per 1 minuto
Specifica Fisica
Dimensione telaio: Φ57mm
Altezza del motore: 49.1mm
Lunghezza del cambio:54mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 34mm
Lunghezza della chiavetta: 25mm
Numero di cavi: 8
Lunghezza del cavo: 300mm
Tipo di cuscinetto: Cuscinetto a sfere NMB, C3
Peso: 1.11kg
Specifiche del cambio
Tipo di cambio: planetario
Rapporto di trasmissione: 10:1
Efficienza: 85%
Gioco a vuoto: <=0,8 Gradi
Coppia massima consentita: 6 Nm (849,7 once pollici)
Momento ammissibile Coppia: 12Nm(1699.68once pollici)
Massimo. Carico radiale: 250N
Classe di isolamento: B
Rumore: <=50 dB
Temperatura ambiente: 0 - 50 ℃;
Connessione
| U | V | W | +5V | GND | A | B | C |
| Arancia | Verde | Marrone | Rosso | Nero | Giallo | Bianco | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Corrente nominale (A) | 5 |
| Numero di fasi | 3 |
| Potenza nominale(W) | 84 |
| Coppia nominale(Nm) | 0.23 |
| Tensione nominale(V) | 24 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 49.1 |
| Dimensioni telaio(mm) | Girare 57 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 34 |
| Rapporto di cambio | 10 |
| Gioco a vuoto | <=0,8 gradi |
| Classificazione IP | 20 |
| Tipologia di prodotto | Motore bldc |
