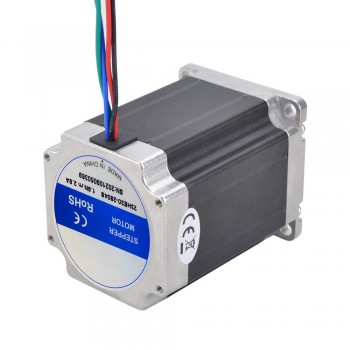

Nema 23 Motore passo-passo albero bipolare serie e 1,8 gradi 1,9Nm 2,8A 3,2V 57x57x76mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€17.49(IVA esclusa)
Potrebbe anche interessarti
Nema 23 Motore passo-passo albero bipolare serie e 1,8 gradi 1,9Nm 2,8A 3,2V 57x57x76mm 4 fili
Specifica Elettrica
Codice Articolo del Costruttore: 23HE30-2804S
Numero Di Fase: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,85Nm (261,98once pollici)
Corrente/fase nominale: 2,8 A
Resistenza di fase: 1,13 ohms± 10%
Induttanza: 5,4 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57 mm
Lunghezza del corpo: 76 mm
Diametro dell'albero: Φ6,35 mm
Lunghezza dell'albero: 21 mm
Double Taglio a D Lunghezza: 15 mm
Numero di cavi: 4
Lunghezza del cavo: 500 mm
Peso: 1,2 kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 190 |
| Coppia di tenuta (oz.in) | 269 |
| Induttanza(mH) | 5,4 |
| Resistenza di fase(ohm) | 1,13 |
| Corrente nominale (A) | 2,8 |
| Angolo di passo(deg.) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 76 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 6,35 |
| Lunghezza dell'albero(mm) | 21 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 1200 |
| Tipo di albero di uscita | Taglio a D |
- Albero motore
- Cavo
- Connettore
- Encoder
- Freno
- Riduttore
