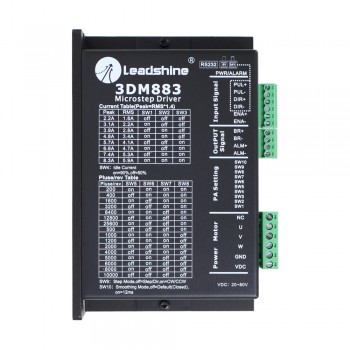

Driver passo-passo digitale Leadshine trifase 0,5-8,3 A 20-74 V CC per motore passo-passo Nema 23, Nema 24, Nema 34

Driver passo-passo digitale Leadshine trifase 0,5-8,3 A 20-74 V CC per motore passo-passo Nema 23, Nema 24, Nema 34

Adatto per un'ampia gamma di motori passo-passo trifase, dalla dimensione del telaio NEMA 23 a 34. Può essere utilizzato in vari tipi di macchine, come taglierine laser, marcatori laser, tavoli X-Y ad precisione, etichettatrici e presto.

Caratteristiche principali:

Controllo passo e direzione (PUL/DIR) o CW/CCW (doppio impulso)

Tensione di alimentazione 20-74 VCC

Frequenza di ingresso impulsi max 400KHz in dutycycle 50%

Risoluzioni a 16 microstep di 200-25,600 tramite DIP switch o 200-51,200 tramite software (aumento di 100)

8 impostazioni della corrente di uscita di 2,2 -8,3 A tramite DIP Switch o 0,5-8,3 A tramite software (aumento di 0,1)

Smorzamento del comando di controllo configurabile per ridurre le vibrazioni del motore

Riduzione della corrente inattiva al 50% o 90% selezione tramite SW4

Anti-risonanza per coppia stabile, movimento fluido, basso riscaldamento e rumore del motore

Avvio graduale senza "salti" all'accensione

Uscite guasto e freno

Protezioni da sovratensione e sovracorrente

Certificato CE e conforme a RoHS

Specifiche elettriche:

Corrente di uscita: 0,5~8,3 A (5,9 RMS)

Tensione di ingresso: +20~74 V CC (tipico 24 - 60 V CC)

Corrente del segnale logico: 7~16 mA (tipico 10 mA)

Frequenza di ingresso impulsi: 0~500kHz

Ampiezza minima dell'impulso: 1,2μS

Resistenza di isolamento: 500 MΩ

Ambiente operativo e altre specifiche (Tj = 25℃/77℉):

Raffreddamento: raffreddamento naturale o raffreddamento forzato

Ambiente: evitare polvere, nebbia d'olio e gas corrosivi

Temperatura ambiente: 0℃ － 65℃

Umidità: 40% RH－90% RH

Temperatura operativa: 0℃ － 50℃

Vibrazione: 10-55 Hz / 0,15 mm

Temperatura di stoccaggio: -20℃ － 65℃

Peso: circa 500 g (17,6 once)
