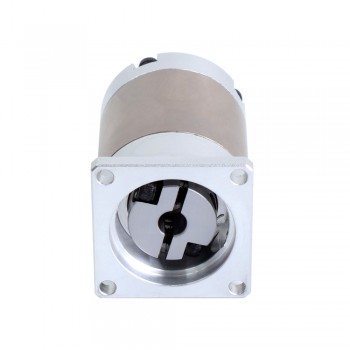

Riduttore epicicloidale serie TQEG 50:1 per motore passo-passo Nema 11 Motore BLDC e servomotore Gioco 20 Arc-min
-
Manuali e documentazione:
Riduttore epicicloidale serie TQEG 50:1 per motore passo-passo Nema 11 Motore BLDC e servomotore Gioco 20 minuto d'arco
Questo riduttore epicicloidale ad precisione appartiene al riduttore della serie TQEG, con rapporto di trasmissione 50:1 e un gioco massimo di 20 min d'arco. Questo riduttore epicicloidale in linea incorpora un giunto dell'albero di ingresso che può adattarsi a qualsiasi motore passo-passo Nema 11 standard e motore CC senza spazzole.
Specifiche del cambio
Codice produttore: TQEG11-G50
Tipo di cambio: planetario
Rapporto di trasmissione: 50 : 1
Efficienza: 94%
Gioco a vuoto: <=20 minuti d'arco
Coppia massima consentita: 3 Nm (26,55 lb-in)
Coppia ammissibile del momento: 6 Nm (53,1 lb-in)
Rumore: <=55dB
Grado di impermeabilità: IP54
Durata: 20000 ore
Specifiche fisiche
Dimensioni della cornice: 28 x 28 mm
Lunghezza del cambio: 41,5mm
Tipo di albero di uscita: taglio a D
Diametro dell'albero di uscita: Φ6 mm
Lunghezza albero di uscita: 20 mm
Diametro albero di ingresso: Φ5 mm
Lunghezza asta di ingresso: 10,5 mm
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 28 x 28 |
| Lunghezza del cambio(mm) | 41,5 |
| Diametro albero di ingresso(mm) | 5 |
| Lunghezza albero di ingresso(mm) | 10,5 |
| Diametro dell'albero di uscita(mm) | 6 |
| Lunghezza albero di uscita(mm) | 20 |
| Misura per il motore | Nema 11 |
| Tipo di Riduttore | Serie TQEG |
| Rapporto di cambio | 50 |
| Tipologia di prodotto | Riduttore epicicloidale serie TQEG |
| Tipo di albero di uscita | Albero chiavetta |
| Gioco a vuoto | <=20 minuti d'arco |
