Driver passo-passo ad anello chiuso 0~5,6A 18~70VCC per motore passo-passo Nema 17, Nema 23, Nema 24

Driver passo-passo ad anello chiuso 0~5,6A 18~70VCC per motore passo-passo Nema 17, Nema 23, Nema 24

Caratteristiche principali:
A circuito chiuso, elimina la perdita di sincronizzazione
Campo operativo più ampio: coppia più elevata e velocità più elevata
Riscaldamento del motore ridotto e più efficiente
Movimento fluido e rumore del motore basso
Non è necessario un margine di coppia elevato
Nessuna accordatura e sempre stabile
Risposta rapida, nessun ritardo e quasi nessun tempo di risoluzione
Coppia elevata all'avviamento e a bassa velocità, elevata rigidità all'arresto



Parametri di prestazione:
Adozione del nuovo chip DSP dual-core dedicato al controllo motore a 32 bit;
Adozione di algoritmi avanzati di controllo vettoriale della corrente, della velocità e della posizione ad anello chiuso;
Il rapporto corrente statica e corrente dinamica può essere impostato automaticamente;
Il motore è dotato di un encoder ad precisione da 1000 linee;
Ingresso segnale differenziale isolato da fotoaccoppiatore;
La frequenza di risposta all'impulso può raggiungere fino a 300 KHZ;
Suddiviso in 16 impostazioni (400~51200) per soddisfare le esigenze della maggior parte dei clienti;
Ha diverse funzioni di protezione come sovracorrente, sovratensione, velocità eccessiva, surriscaldamento ed errore di tracciamento eccessivo.


Specifiche:

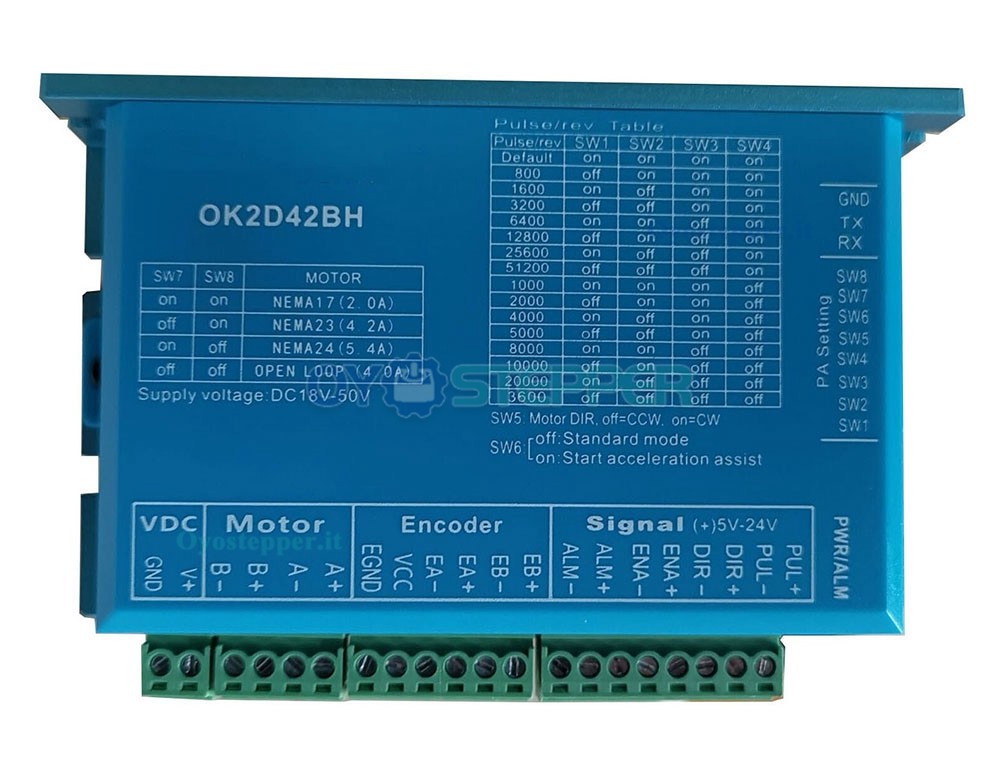

Modello:OK2D42BH
Corrente di picco in uscita: 0 ~ 5,6 A
Tensione in ingresso: +18~70 V CC (tipico 36 V CC)
Corrente del segnale logico: 7~16 mA (tipico 10 mA)
Frequenza di ingresso a impulsi: 0~200kHz
Micropasso (passi/giro): 400~51200 ppr
Corrente dell'encoder: 50 mA
Resistenza di isolamento: 500 MΩ
Peso: 580 g;


Ambiente operativo e altre specifiche:
Raffreddamento: raffreddamento naturale o raffreddamento forzato
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Temperatura ambiente: 0℃ － 50℃
Umidità: <80% RH (senza condensa, senza brina)
Temperatura operativa: 70 ℃ MAX
Vibrazione: 5,9 m/s2Max
Temperatura di conservazione: -20℃ －+80℃;
