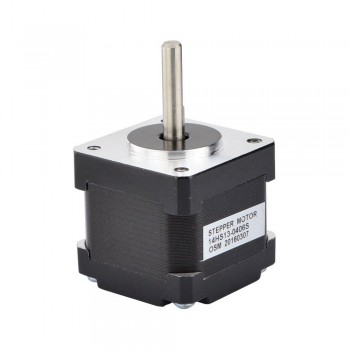

Nema Taglia 14 Motore passo-passo unipolare 1,8 gradi 10Ncm 0,4A 10V 35x35x34mm 6 fili
-
Manuali e documentazione:
Scheda tecnica del motore:
Curva di coppia:
Prezzo per Unità:€11.59(IVA esclusa)
Potrebbe anche interessarti
Nema Taglia 14 Motore passo-passo unipolare 1,8 gradi 10Ncm 0,4A 10V 35x35x34mm 6 fili
Questo motore passo-passo Unipolare Nema 14 con Angolo di passo 1,8 gradi e dimensioni 35x35x34mm. Ha 6 fili, ogni fase disegna 0,4 A a 10 V, con Coppia di tenuta 10 Ncm (14,2once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 14HS13-0406S
Tipo di motore: Unipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 0,1Nm(14,2once pollici)
Corrente/fase nominale: 0,4A
Resistenza di fase: 25ohms
Induttanza: 17mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 34mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 24mm
Lunghezza taglio a D: 15mm
Numero di cavi: 6
Lunghezza del cavo: 300mm
Peso (g): 170
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Rosso | Marrone | Giallo | Blu | Arancia | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 10 |
| Coppia di tenuta (oz.in) | 14,2 |
| Induttanza(mH) | 17 |
| Resistenza di fase(ohm) | 25 |
| Corrente nominale (A) | 0,4 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Dimensioni telaio(mm) | 35x35 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 170 |
