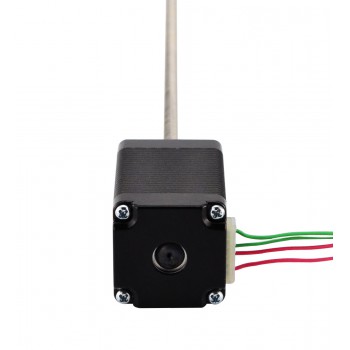

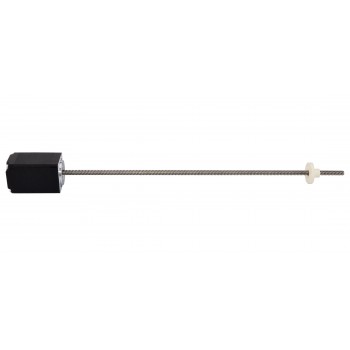

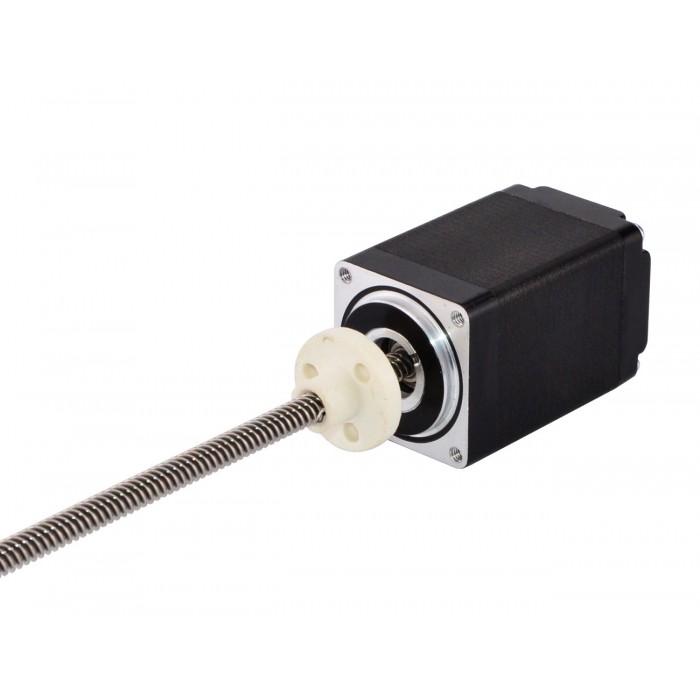

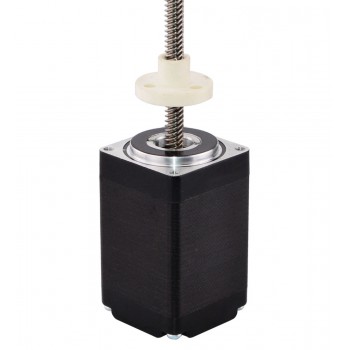

Attuatore motore passo-passo lineare esterno Nema 11 bipolare 1,8 gradi 0,75 A 5 V rivoluzione cavo 2,54 mm/0,1" Vite di comando 250 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Attuatore motore passo-passo lineare esterno Nema 11 bipolare 1,8 gradi 0,75 A 5 V rivoluzione cavo 2,54 mm/0,1" Vite di comando 250 mm
Questo modello è quasi identico all'attuatore lineare Haydon Kerk serie 28000, dimensione 11, a doppio cilindro External. La parte del motore è un motore passo-passo Nema 11 da 1,8 mm con corpo da 1,8 mm 0,7mm e si è integrata con una vite di lunghezza da 4,7 mm (0,1874 pollici) con diametro 250 mm (9,8425 ") e un dado POM, la corsa lineare è 2,54 mm (0,1 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 11E18S0754GD-250RS(11LS18-07543-250E)
Tipo di motore: Attuatore lineare External
Angolo di passo: 1.8°
Spinta minima: 40N (300pps)
Corrente/fase nominale: 0.75A
Resistenza di fase: 6.7ohms
Tensione nominale: 5V
Induttanza: 5.8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 46mm
Lunghezza della vite di piombo: 250mm(9.8425")
Diametro della vite di piombo: Φ4.76mm(0.1874")
Risoluzione / Passo: 0.0127mm(0.0005" )
Passo Vite: 2.54mm(0.1")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 180g
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 5.8 |
Spinta minima(N) | 40 |
Tipo di motore | Esterno |
Resistenza di fase(ohm) | 6.7 |
Corrente nominale (A) | 0.75 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 46 |
Diametro vite di comando(mm) | 4.76 |
Lunghezza vite di comando(mm) | 250 |
Passo Vite(mm) | 2.54 |
Risoluzione/Passo(mm) | 0.0127 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 300 |
Dimensioni telaio(mm) | Nema 11 (28 x 28) |
