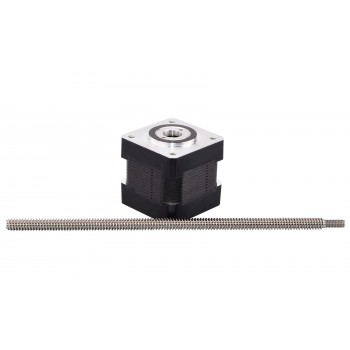

Attuatore lineare di precisione Nema 14 bipolare 1,8 gradi 0,57 A 5 V rivoluzione cavo 2,438 mm/0,096" Vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 14 da 1,8 mm a 1,8 mm e funziona con una vite di lunghezza da 150 mm (5,9055 ") di 5,54 mm (0,2181"), la corsa lineare è di 2,438 mm (0,096 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 14LS13-0574J-150N
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 140N (300pps)
Corrente/fase nominale: 0,57A
Resistenza di fase: 8,8ohms
Tensione nominale: 5V
Induttanza: 13mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 35mm
Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ5,54mm(0,2181")
Risoluzione / Passo: 0,012192mm(0,00048" )
Passo Vite: 2,438mm(0,096")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 162g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 13 |
| Spinta minima(N) | 140 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 8,8 |
| Corrente nominale (A) | 0,57 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34,5 |
| Diametro vite di comando(mm) | 5,54 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 2,4384 |
| Risoluzione/Passo(mm) | 0,012192 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 14 (35 x 35) |
