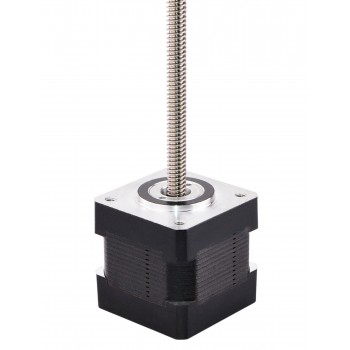

Attuatore lineare di precisione Nema 14 bipolare 1,8 gradi 0,57 A 5 V giro cavo 4,877 mm/0,192" Vite di comando 150 mm
- Manuali e documentazione: Scheda tecnica complete:
Attuatore lineare di precisione Nema 14 bipolare 1,8 gradi 0,57 A 5 V giro cavo 4,877 mm/0,192" Vite di comando 150 mm
Questo modello è quasi esattamente uguale all'attuatore lineare del motore passo-passo Haydon Kerk serie 35000 taglia 14 non prigioniero. La parte del motore è un motore passo-passo Nema 14 da 35 mm con corpo da 1,8 gradi 0,57 A e funziona con una vite di trasmissione da 5,54 mm (0,2181 ") di diametro e 150 mm (5,9055") di lunghezza, la corsa lineare è di 4,877 mm (0,192 ") per giro.
Specifiche elettriche
Codice produttore: 14LS13-0574Q-150N
Tipo di motore: passo-passo lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 70N (300pps)
Corrente/fase nominale: 0,57 A
Resistenza di fase: 8,8 ohm
Tensione: 5V
Induttanza: 13mH±20%(1KHz);
Specifica fisica
Dimensioni della cornice: 35 x 35 mm
Lunghezza del corpo: 35 mm
Lunghezza della vite di comando: 150 mm (5,9055")
Diametro della vite di comando: Φ5,54 mm (0,2181")
Passo/Passo: 0.024384mm(0.00096" )
Corsa/rivoluzione del piombo: 4,877 mm (0,192 ")
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 162 g
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 13 |
Spinta minima(N) | 70 |
Tipo di motore | Non-Captive |
Resistenza di fase(ohm) | 8.8 |
Corrente nominale (A) | 0.57 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 34.5 |
Diametro vite di comando(mm) | 5.54 |
Lunghezza vite di comando(mm) | 150 |
Passo Vite(mm) | 4.8768 |
Risoluzione/Passo(mm) | 0.024384 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 300 |
Dimensioni telaio(mm) | Nema 14 (35 x 35) |
