Attuatore motore lineare esterno Nema 14 bipolare 1,8 gradi 0,57 A 5 V giro cavo 0,794 mm/0,031" Vite di comando 150 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Attuatore motore lineare esterno Nema 14 bipolare 1,8 gradi 0,57 A 5 V giro cavo 0,794 mm/0,031" Vite di comando 150 mm

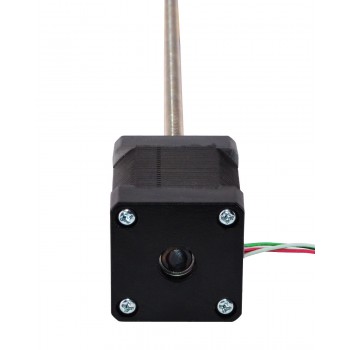

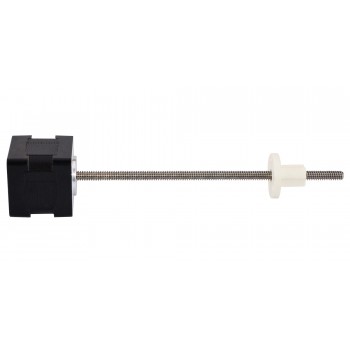

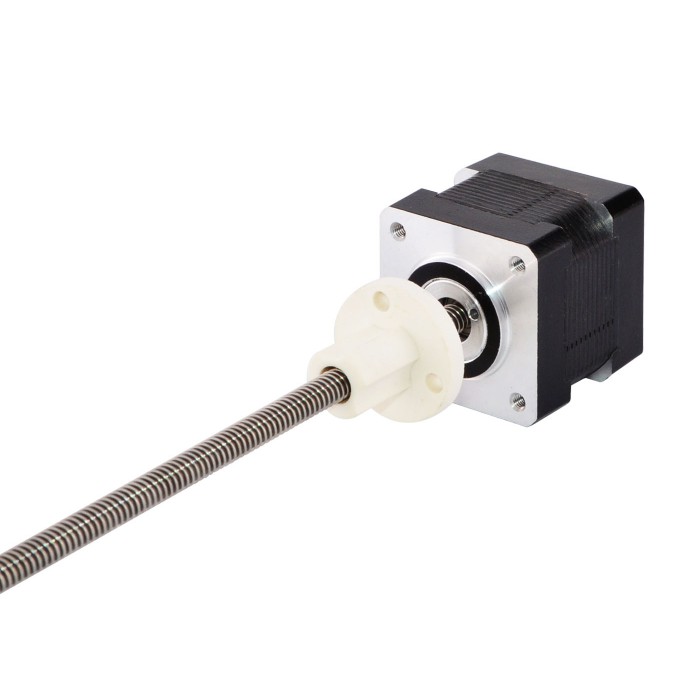

Questo modello è quasi identico all'attuatore lineare Haydon Kerk serie 35000 dimensioni 14 External a motore passo-passo. La parte del motore è un motore passo-passo Nema 14 da 1,8 mm a 1,8mm con corpo da 1,8 mm e si è integrato con una vite di lunghezza da 6.35 mm (0,25 pollici) di diametro 150 mm (5,9055 ") e un dado POM, la corsa lineare è 0,794 mm (0,03125 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 14E13S0574LF-150RS(14LS13-0574P-150E)
Tipo di motore: Attuatore lineare External
Angolo di passo: 1.8°
Spinta minima: 192N (300pps)
Corrente/fase nominale: 0.57A
Resistenza di fase: 8.8ohms
Tensione nominale: 5V
Induttanza: 13mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 35mm

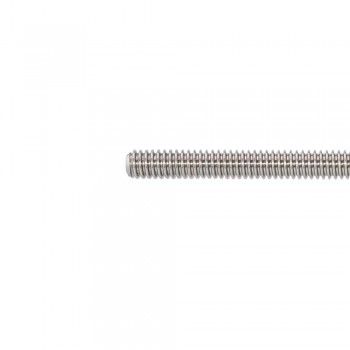

Lunghezza della vite di piombo: 150mm(5.9055")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione / Passo: 0.00396875mm(0.00015625" )
Passo Vite: 0.794mm(0.03125")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 162g
Connessione
A+ | A- | B+ | B- |
Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 13 |
Spinta minima(N) | 192 |
Tipo di motore | Esterno |
Resistenza di fase(ohm) | 8.8 |
Corrente nominale (A) | 0.57 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 34.5 |
Diametro vite di comando(mm) | 6.35 |
Lunghezza vite di comando(mm) | 150 |
Passo Vite(mm) | 0.79375 |
Risoluzione/Passo(mm) | 0.00396875 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 300 |
Dimensioni telaio(mm) | Nema 14 (35 x 35) |
