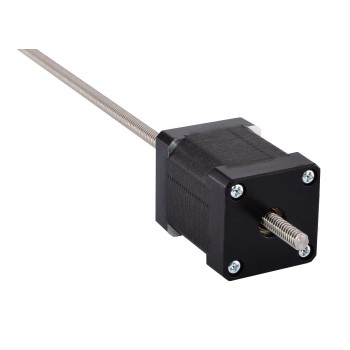

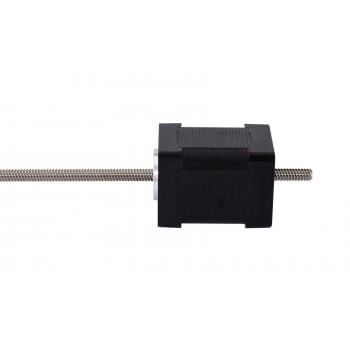

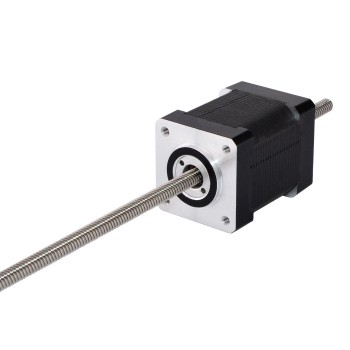

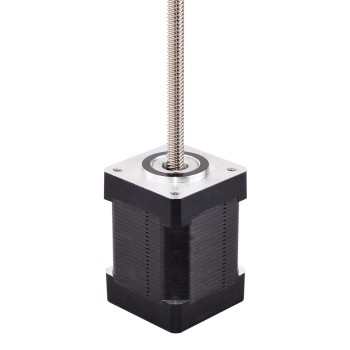

Nema 14 Attuatore lineare motore passo-passo non prigioniero 48mm Stack 0,91A 5V Lead Revolution 1,27mm/0,05" Vite di comando 250mm
- Manuali e documentazione: Scheda tecnica completa:
Nema 14 Attuatore lineare motore passo-passo non prigioniero 48mm Stack 0,91A 5V Lead Revolution 1,27mm/0,05" Vite di comando 250mm
La parte del motore è un motore passo-passo Nema 14 da 1,8 mm con corpo 1,8 mm e funziona con una vite di lunghezza 250 mm (9,8425 ") di lunghezza pari a 6,35 mm (0,25"), la corsa lineare è 1,27 mm (0,05 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 14N17S0914FF-250RS(14LS17-09149-250N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 224N (300pps)
Corrente/fase nominale: 0,91A
Resistenza di fase: 5,5ohms
Tensione nominale: 5V
Induttanza: 7,63mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 48mm

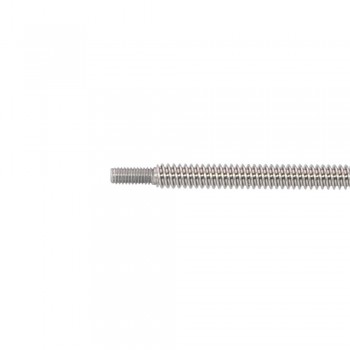

Lunghezza della vite di piombo: 250mm(9,8425")
Diametro della vite di piombo: Φ6,35mm(0,25")
Risoluzione / Passo: 0,00635mm(0,00025" )
Passo Vite: 1,27mm(0,05")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 240g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 7,63 |
| Spinta minima(N) | 224 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 5,5 |
| Corrente nominale (A) | 0,91 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Diametro vite di comando(mm) | 6,35 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 1,27 |
| Risoluzione/Passo(mm) | 0,00635 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 14 (35 x 35) |
