Nema 17 Attuatore lineare di precisione non prigioniero bipolare 1,8 gradi 1,5 A 2,33 V Rivoluzione cavo 4,877 mm/0,192" Vite di comando 150 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Prezzo per Unità:€70.99(IVA esclusa)
Potrebbe anche interessarti
Nema 17 Attuatore lineare di precisione non prigioniero bipolare 1,8 gradi 1,5 A 2,33 V Rivoluzione cavo 4,877 mm/0,192" Vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 17 da 1,8 mm a 1,8 ° e 1,8 mm (0,2181 pollici) con diametro di 150 mm (5,9055 "), la corsa lineare è di 4,877 mm (0,192") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S1504QE-150RS(17LS13-1504Q-150N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 105N (300pps)
Corrente/fase nominale: 1,5A
Resistenza di fase: 1,56ohms
Tensione nominale: 2,33V
Induttanza: 1,9mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm

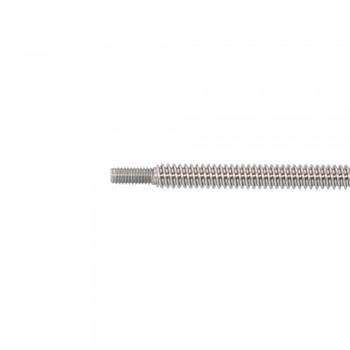

Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ5,54mm(0,2181")
Risoluzione / Passo: 0,024384mm(0,00096" )
Passo Vite: 4,877mm(0,192")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 241g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 1,9 |
| Spinta minima(N) | 105 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 1,56 |
| Corrente nominale (A) | 1,5 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 33,8 |
| Diametro vite di comando(mm) | 5,54 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 4,8768 |
| Risoluzione/Passo(mm) | 0,024384 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
