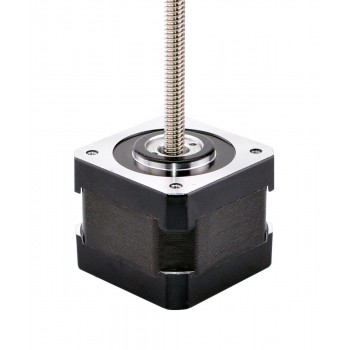

Nema 17 motore passo-passo di precisione non prigioniero bipolare 1,8 gradi 5 V 0,7 A giro di piombo 0,794 mm/0,031" vite di comando 150 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Prezzo per Unità:€70.99(IVA esclusa)
Potrebbe anche interessarti
Nema 17 motore passo-passo di precisione non prigioniero bipolare 1,8 gradi 5 V 0,7 A giro di piombo 0,794 mm/0,031" vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 17 da 1,8 mm a 1,8 ° e 1,8 mm (0,25 ") con diametro di 150 mm (5,9055"), la corsa lineare è 0,794 mm (0,03125 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S0704LF-150RS(17LS13-0704P-150N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 434N (300pps)
Corrente/fase nominale: 0,7A
Resistenza di fase: 7,2ohms
Tensione nominale: 5V
Induttanza: 10,6mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ6,35mm(0,25")
Risoluzione / Passo: 0,00396875mm(0,00015625" )
Passo Vite: 0,794mm(0,03125")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 241g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 10,6 |
| Spinta minima(N) | 434 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 7,2 |
| Corrente nominale (A) | 0,7 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 33,8 |
| Diametro vite di comando(mm) | 6,35 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 0,79375 |
| Risoluzione/Passo(mm) | 0,00396875 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
