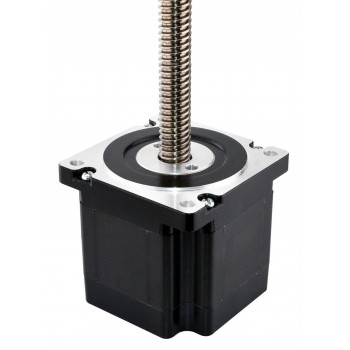

Motore passo-passo Nema 34 Attuatore lineare non prigioniero Bipolare 1,8 Gradi 79mm Stack 3,12A 5V Vite di comando 150mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Prezzo per Unità:€219.40(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 34 Attuatore lineare non prigioniero Bipolare 1,8 Gradi 79mm Stack 3,12A 5V Vite di comando 150mm
La parte del motore è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 1,81 mm (0,625 ") con diametro di 150 mm (5,9055"), la corsa lineare è di 6,35 mm (0,25 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 34N31S3124RK-150RS(34LS31-3124C-150N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 800N (300pps)
Corrente/fase nominale: 3,12A
Resistenza di fase: 1,6ohms
Tensione nominale: 5V
Induttanza: 8,8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 86x 86mm
Altezza del motore: 79mm
Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ15,88mm(0,625")
Risoluzione / Passo: 0,03175mm(0,00125" )
Passo Vite: 6,35mm(0,25")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 2300g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8,8 |
| Spinta minima(N) | 800 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 1,6 |
| Corrente nominale (A) | 3,12 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 78,56 |
| Diametro vite di comando(mm) | 15,88 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 6,35 |
| Risoluzione/Passo(mm) | 0,03175 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
