Attuatore lineare esterno motore passo-passo Nema 34 bipolare 1,8 gradi 5 V 3,12 A vite di comando 250 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Attuatore lineare esterno motore passo-passo Nema 34 bipolare 1,8 gradi 5 V 3,12 A vite di comando 250 mm
Questo modello è quasi esattamente lo stesso dell'attuatore lineare Haydon Kerk 86000 serie 34 con motore passo-passo Esterno. La parte del motore è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 3,18 mm (0,625 pollici) con diametro 250 mm (9,8425 ") e un dado POM, la corsa lineare è 2,54 mm (0,1 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 34E31S3124GK-250RS(34LS31-31243-250E)
Tipo di motore: Attuatore lineare esterno
Angolo di passo: 1,8°
Spinta minima: 1000N (300pps)
Corrente/fase nominale: 3,12A
Resistenza di fase: 1,6ohms
Tensione nominale: 5V
Induttanza: 8,8mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 86x 86mm
Altezza del motore: 79mm

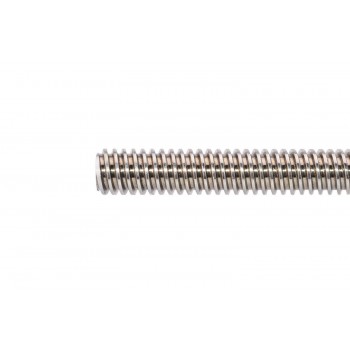

Lunghezza della vite di piombo: 250mm(9,8425")
Diametro della vite di piombo: Φ15,88mm(0,625")
Risoluzione / Passo: 0,0127mm(0,0005" )
Passo Vite: 2,54mm(0,1")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 2300g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8,8 |
| Spinta minima(N) | 1000 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1,6 |
| Corrente nominale (A) | 3,12 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 78,56 |
| Diametro vite di comando(mm) | 15,88 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 2,54 |
| Risoluzione/Passo(mm) | 0,0127 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
