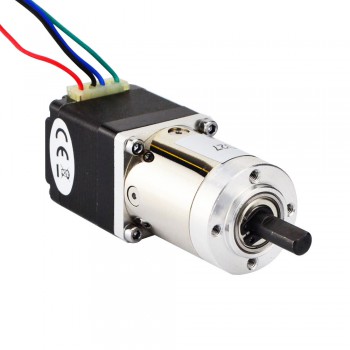

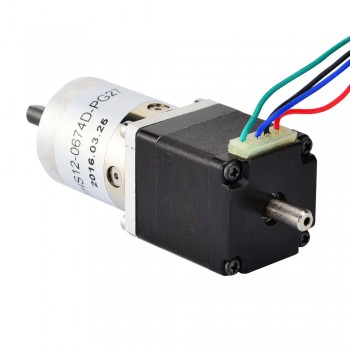

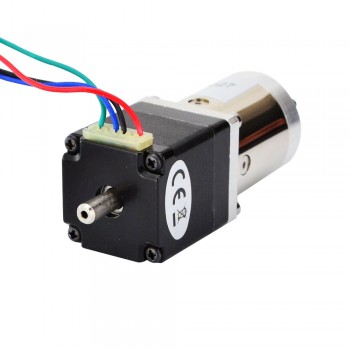

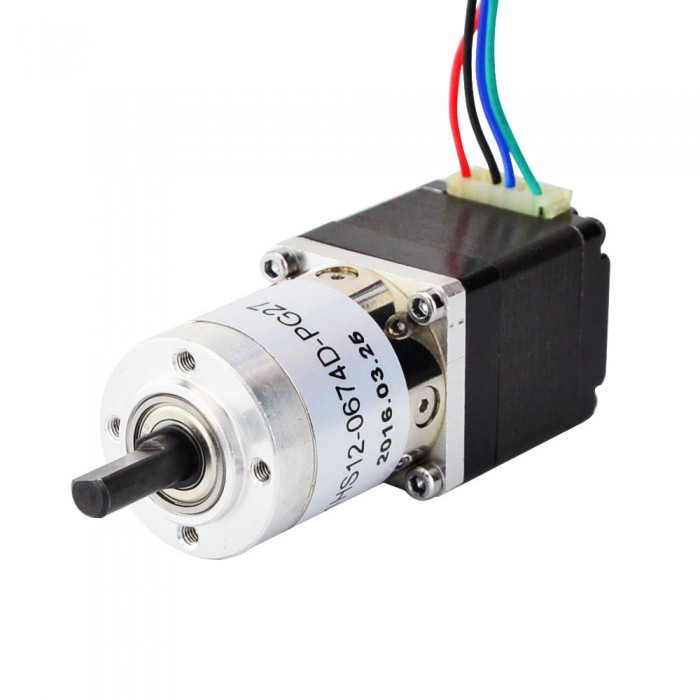

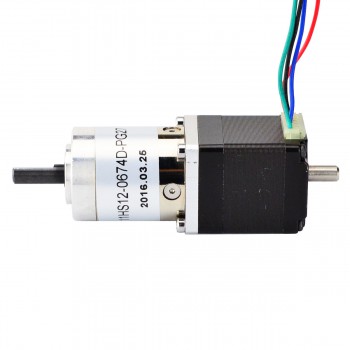

Motore passo-passo Nema 11 Bipolare Lunghezza=31mm 6Ncm 0,067 Gradi 0,67A 3,8V con riduttore epicicloidale 27:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 11 Bipolare Lunghezza=31mm 6Ncm 0,067 Gradi 0,67A 3,8V con riduttore epicicloidale 27:1
Questo motore passo-passo Nema 11 con corpo da 31mm e corrente nominale 0,67A, integrava un riduttore epicicloidale di 26,85: 1 Rapporto di riduzione. È disponibile un albero posteriore da 5 mm di diametro.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS12-0674D-PG27
Tipo di motore: Bipolaree
Tenuta della coppia senza cambio: 6Ncm(8,50once pollici)
Corrente/fase nominale: 0,67A
Corrente/fase nominale: 5,6ohms
Induttanza: 4,0mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 26,85: 1
Ingranaggio Efficienza: 80%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(425once pollici)
Momento ammissibile di coppia: 5Nm(708once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 31,5mm
Lunghezza del cambio: 35mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: 5mm
Posteriore Lunghezza asta: 10mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 120g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 81% |
| Rapporto di cambio | 26,85:1 |
| Lunghezza del cambio(mm) | 35 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 300 |
| Massimo.Coppia ammissibile(oz.in) | 424,8 |
| Momento Coppia ammissibile(Ncm) | 708,1 |
| Carico assiale massimo dell'albero(N) | 5 |
| Carico radiale massimo dell'albero(N) | 25 |
| Specifiche del motore | |
| Induttanza(mH) | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 11 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 5,6 |
| Corrente nominale (A) | 0,67 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 7 |
| Coppia di tenuta senza cambio(oz.in) | 9,9 |
| Lunghezza motore(mm) | 31,5 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 200 |
