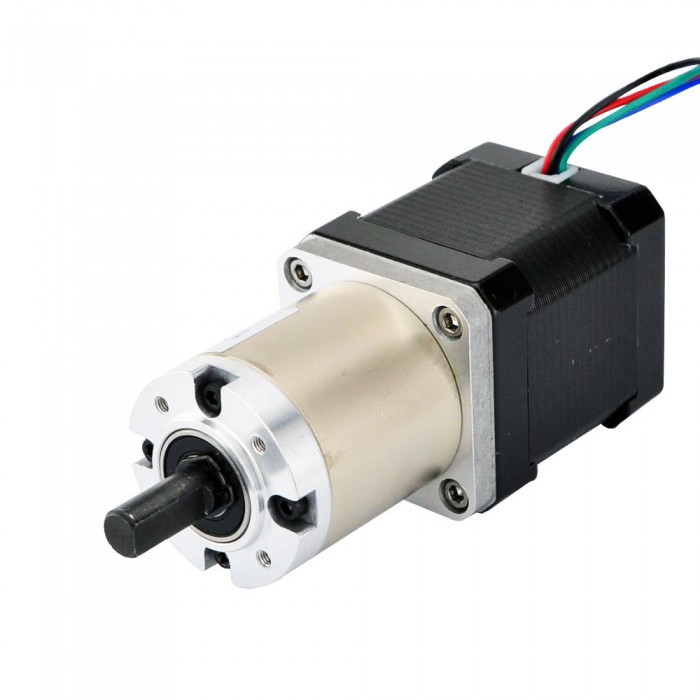

Motore passo-passo Nema 17 bipolare Lunghezza=48mm 44Ncm 0,035 gradi 1,68A 2,8V con riduttore epicicloidale 51:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 17 bipolare Lunghezza=48mm 44Ncm 0,035 gradi 1,68A 2,8V con riduttore epicicloidale 51:1
Questo motore passo-passo Nema 17 con corpo da 48 mm e corrente nominale di 1,68 A, integrava un riduttore epicicloidale di 50,9: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 17HS19-1684S-PG51
Tipo di motore: Bipolare
Angolo di passo: 0,035 Gradi
Tenuta della coppia senza cambio: 52Ncm(73,6once pollici)
Corrente/fase nominale: 1,68A
Resistenza di fase: 1,8ohms
Induttanza: 3,2mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 50,9: 1
Efficienza: 70%
Gioco a vuoto: <=3 Gradi
Momento ammissibile di coppia: 3Nm(424,83once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza del cambio: 42,7mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 620g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 73% |
| Rapporto di cambio | 50,89:1 |
| Lunghezza del cambio(mm) | 42,7 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 400 |
| Massimo.Coppia ammissibile(oz.in) | 566,4 |
| Momento Coppia ammissibile(Ncm) | 849,7 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Induttanza(mH) | 3,2 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,8 |
| Corrente nominale (A) | 1,68 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 20 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 52 |
| Coppia di tenuta senza cambio(oz.in) | 73,6 |
| Lunghezza motore(mm) | 48 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 600 |
