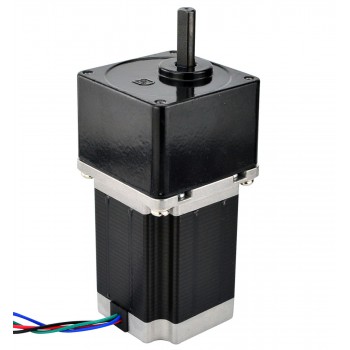

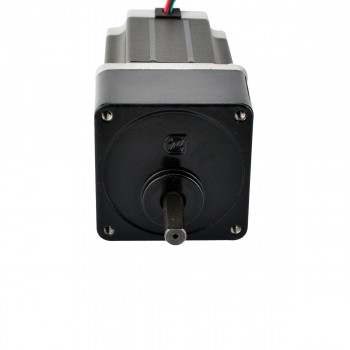

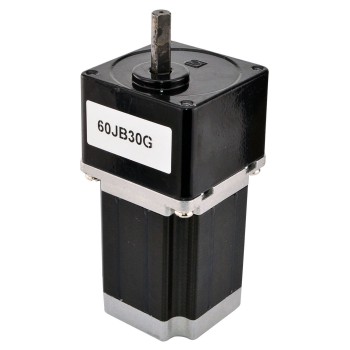

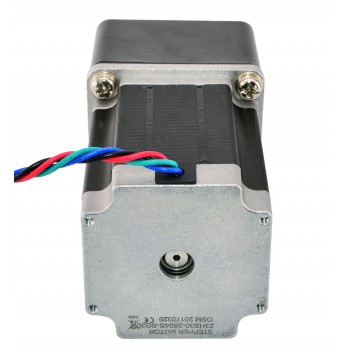

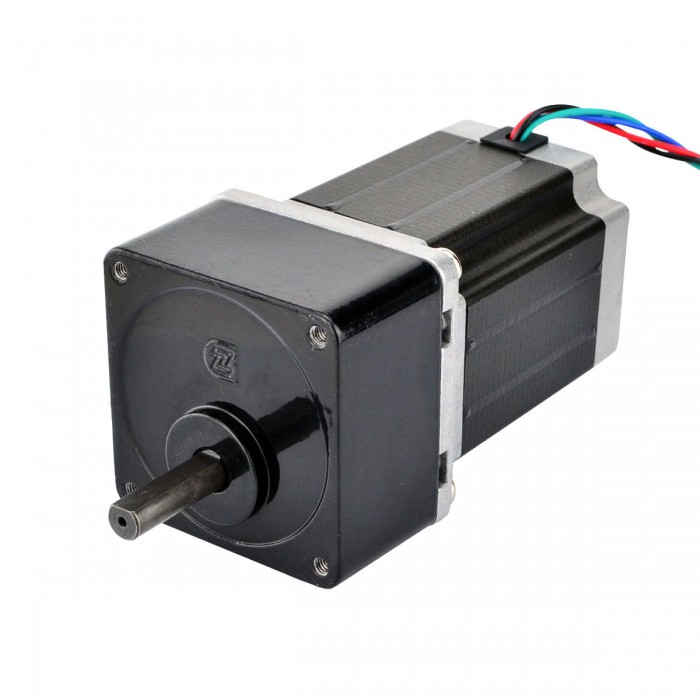

Motore passo-passo Nema 23 bipolare Lunghezza=76mm 1,89Nm 0,06 Gradi 2,8A 3,2V con riduttore cilindrico 30:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 23 bipolare Lunghezza=76mm 1,89Nm 0,06 Gradi 2,8A 3,2V con riduttore cilindrico 30:1
Questo motore passo-passo Nema 23 con corpo da 76 mm e corrente nominale 2,8 A, integrava una scatola ingranaggi cilindrici da 60 mm di rapporto 30: 1 di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS30-2804S-SG30
Tipo di motore: Bipolare
Angolo di passo: 0,06 gradi
Tenuta della coppia senza cambio: 1,89Nm(267,65once pollici)
Corrente/fase nominale: 2,8A
Resistenza di fase: 1,13ohms
Tensione nominale: 3,2V
Induttanza: 5,4mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Riduttore a denti dritti
Rapporto di riduzione: 30
Efficienza: 70%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 5Nm
Specifica Fisica
Dimensione telaio: 60 x 60mm
Altezza del motore: 78mm
Gearbox Lunghezza: 40mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 28mm
Lunghezza taglio a D: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 1,6kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 3 |
| Efficienza | 70% |
| Rapporto di cambio | 30:1 |
| Lunghezza del cambio(mm) | 40 |
| Tipo di Riduttore | Riduttore a denti dritti |
| Massimo.Coppia ammissibile(Ncm) | 500 |
| Massimo.Coppia ammissibile(oz.in) | 708,1 |
| Specifiche del motore | |
| Induttanza(mH) | 5,4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,13 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 28 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 189 |
| Coppia di tenuta senza cambio(oz.in) | 267,6 |
| Lunghezza motore(mm) | 78 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 1500 |
