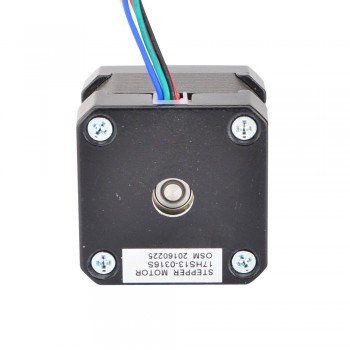

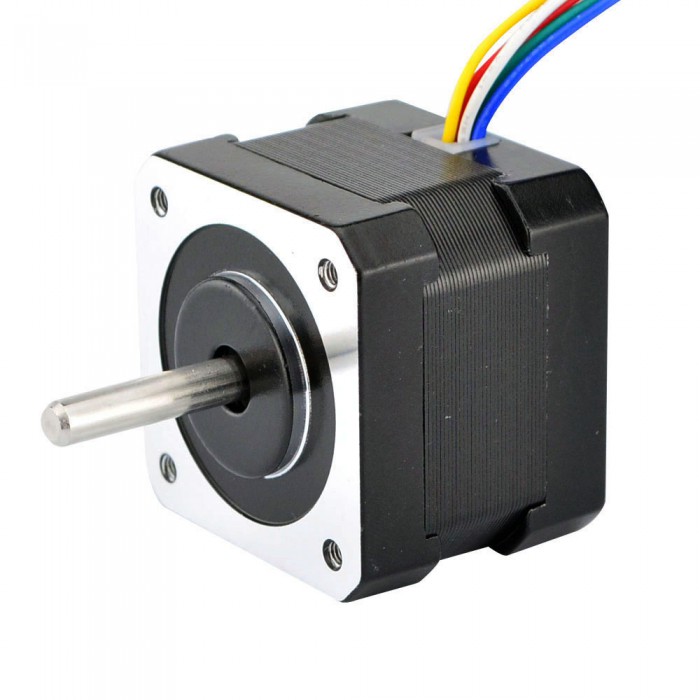

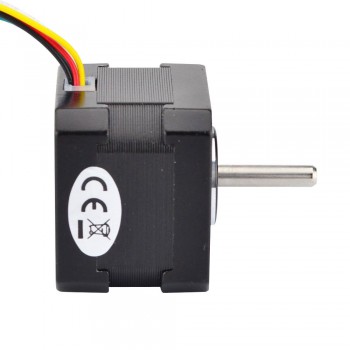

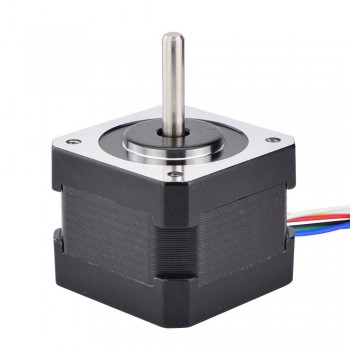

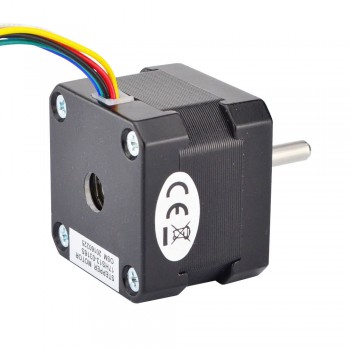

Motore passo-passo Nema 17 unipolare 1,8 gradi 15,8 Ncm 0,31 A 12 V 42x42x33 mm 6 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€10.75(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 17 unipolare 1,8 gradi 15,8 Ncm 0,31 A 12 V 42x42x33 mm 6 fili
Questo motore passo-passo Unipolare Nema 17 con Angolo di passo 1,8 gradi e dimensioni 42x42x33mm. Ha 6 fili, ogni fase assorbe corrente 0,31A a 12V, con Coppia di tenuta 16Ncm (22,66once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 17HS13-0316S
Tipo di motore: Unipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 16Ncm (22,66once pollici)
Corrente/fase nominale: 0,31A
Resistenza di fase: 38,5ohms
Induttanza: 21mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 33mm
Diametro dell'asse: Φ5mm
Davanti Lunghezza asta: 24mm
Numero di cavi: 6
Lunghezza del cavo: 300mm
Peso: 220g
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Nero | Giallo | Verde | Rosso | Bianco | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 15,8 |
| Coppia di tenuta (oz.in) | 22,4 |
| Induttanza(mH) | 21 |
| Resistenza di fase(ohm) | 38,5 |
| Corrente nominale (A) | 0,31 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 33 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 220 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
