5 PZ Nema 17 Motore Passo-passo Bipolare 1,8 Gradi 26Ncm 0,4A 12 Volt 42x42x34mm 4 Fili
- Manuali e documentazione: Scheda tecnica completa:
5 PZ Nema 17 Motore Passo-passo Bipolare 1,8 Gradi 26Ncm 0,4A 12 Volt 42x42x34mm 4 Fili

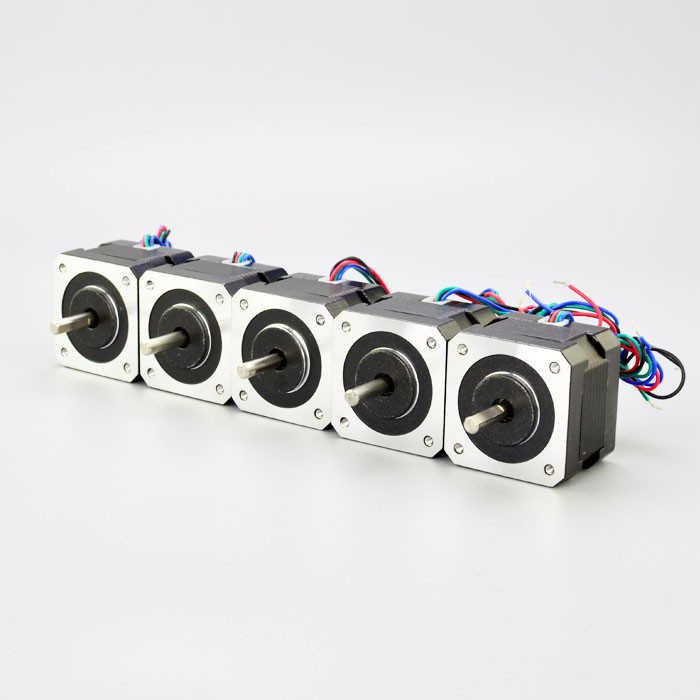

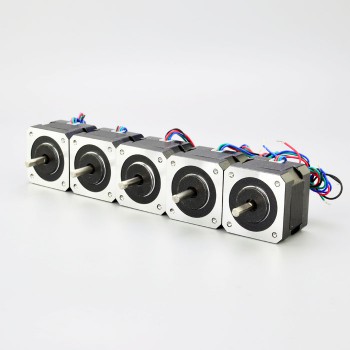

Questo pacchetto include: 5 x 17HS13-0404S

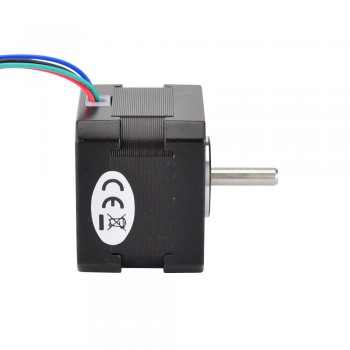

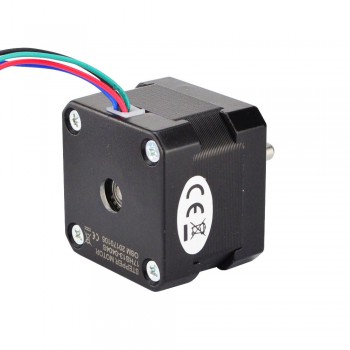

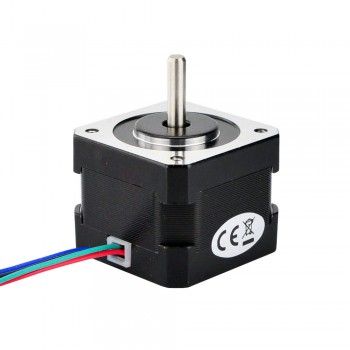

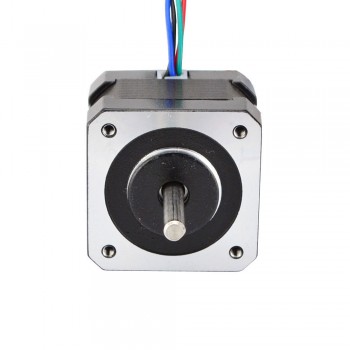

Questo motore passo-passo bipolare Nema 17 è uno dei modelli più popolari, con angolo di passo di 1,8 gradi e dimensioni 42x42x34 mm. Dispone di 4 fili, ciascuna fase assorbe corrente 0,4 A a 12 V, con coppia di tenuta 26 Ncm (36,8 once. pollici).
Specifiche elettriche
Codice produttore: 17HS13-0404S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 26Ncm(36,8once pollici)
Corrente nominale/fase: 0,4 A
Tensione: 12V
Resistenza di fase: 30 ohm
Induttanza: 37 mH ± 20% (1 KHz);
Specifica fisica;
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 34 mm
Diametro dell'albero: Φ5mm
Lunghezza asta anteriore: 20 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 230 g;
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 26 |
| Coppia di tenuta (oz.in) | 36,8 |
| Induttanza(mH) | 37 |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0,4 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 280 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
