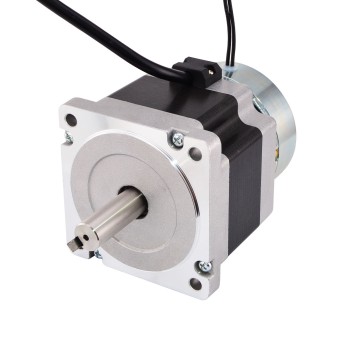

Motore passo-passo Nema 34 bipolare 1,8 gradi 4,5 Nm 5,5 A 2,2 V con albero chiavetta freno
-
Manuali e documentazione:
Scheda tecnica del motore:
Scheda tecnica del freno:
Prezzo per Unità:€117.98(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 34 bipolare 1,8 gradi 4,5 Nm 5,5 A 2,2 V con albero chiavetta freno
Specifiche del motore
Codice produttore: 34HS31-5504D-B400
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 4,5 Nm (637once pollici)
Corrente/fase nominale: 5,5 A
Tensione: 2,2 V
Resistenza di fase: 0,4 ohm
Induttanza: 3,5 mH ± 20% (1 KHz)
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 80 mm
Diametro albero: Φ14 mm
Lunghezza dell'asta: 37 mm
Lunghezza chiavetta: 25 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 2,3 kg
Specifiche del freno
Coppia di attrito statico: 4Nm(566,4once pollici)
Momento di Interia : 23x10-6 kg.cm2
Tensione: 24V
Potenza: 13W
Classe di resistenza al calore: F
Massimo. Velocità: 5000 giri/min
Peso: 0,8 kg
Connessione
| A+ | A- | B+ | B- |
| Rosso | Nero | Giallo | Blu |
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 80 |
| Coppia di tenuta (Ncm) | 450 |
| Coppia di tenuta (oz.in) | 637,3 |
| Induttanza(mH) | 3,5 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0,4 |
| Corrente nominale (A) | 5,5 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Bipolare/Unipolare | Bipolare |
| Specifiche del freno | |
| Heat-resistance Class | F |
| Max. Speed(rpm) | 5000 |
| Momento d'inerzia(kg.cm2) | 23x10-6 |
| Potenza(W) | 13 |
| Coppia di attrito statico(Nm) | 4 |
| Coppia di attrito statico(oz.in) | 566 |
| Tensione di guida(V) | 24 |
