Kit CNC motore passo-passo a 1 asse 1,9Nm 1,8 Gradi Nema 23 Motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Manuale del driver:
Kit CNC motore passo-passo a 1 asse 1,9Nm 1,8 Gradi Nema 23 Motore passo-passo e driver

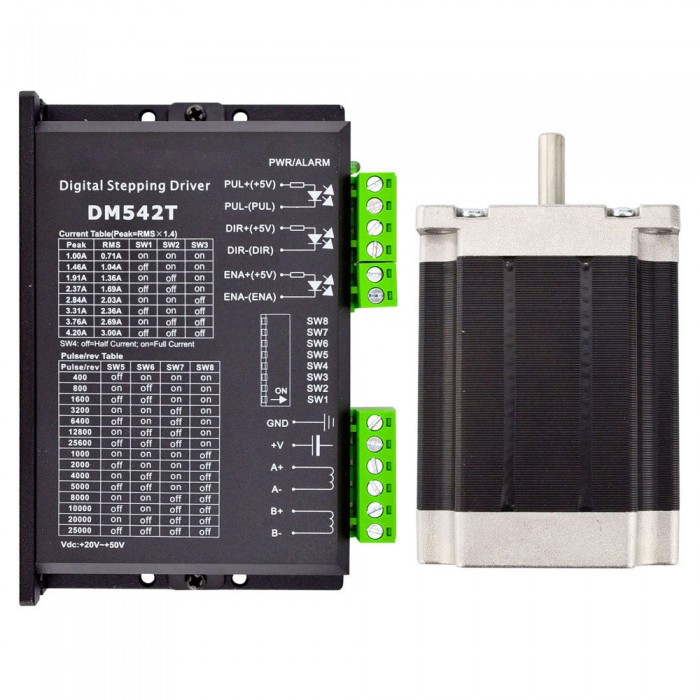

Questo kit CNC incluso:
1 x Digitale Motore passo-passo Drive 1,0-4,2A 20-50VCC for Nema 17, 23, 24 Motori Passo Passo;
1 x Nema 23 Bipolare 1,8deg 1,9Nm (269once pollici) 2,8A 3,2V 57x57x76mm 4 fili
Specifiche del motore
Codice Articolo del Costruttore: 23HS30-2804S
Tipo di motore: Bipolare passo passo
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,9Nm(269once pollici)
Corrente/fase nominale: 2,8A
Resistenza di fase: 1,13ohms
Induttanza: 5,4mH ± 20%(1KHz)
Dimensione telaio: 57 x 57mm
Altezza del motore: 76mm
Diametro dell'asse: Φ6,35mm
Lunghezza asta: 21mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 1,1kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Specifica del driver
Ingresso Tensione nominale 20-50VCC
L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
Auto-identificazione del motore e configurazione automatica dei parametri all'accensione, offrono risposte ottimali con diversi motori
Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
15 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Avvio graduale senza "salto" all'accensione
8 corrente di picco selezionabile compreso 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
Frequenza di ingresso impulsiva fino a 200 KHz, Ingresso TTL compatibile e isolato otticamente
Riduzione automatica della corrente di riposo
Adatto per motori a 2 fasi e 4 fasi
Supporta la modalità PUL / DIR
Over-Tensione protezione nominale e sovracorrente
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 76 |
| Coppia di tenuta (Ncm) | 190 |
| Coppia di tenuta (oz.in) | 269 |
| Induttanza(mH) | 5,4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,13 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 6,35 |
| Lunghezza dell'albero(mm) | 21 |
| Specifiche del driver passo-passo | |
| Tensione di guida(V) | 20 - 50 |
| Corrente di uscita(A) | 1 - 4,2 |
| Microstep(Passi/giro) | 400 - 25600 |
| Massimo. Ingresso a impulsi(kHZ) | 200 |
| Larghezza di impulso(μs) | 2,5 |
| Specifica fisica | |
| Peso(g) | 1550 |
