Motore passo-passo Nema 17 bipolare 1,8 gradi 45 Ncm 1,68 A 2,8V 42x42x48 mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Torque Curver:
Prezzo per Unità:€13.23(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 17 bipolare 1,8 gradi 45 Ncm 1,68 A 2,8V 42x42x48 mm 4 fili

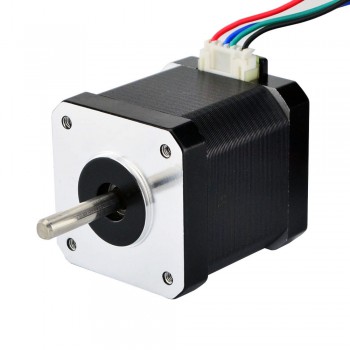

Questo motore passo-passo Nema 17 Bipolare con Angolo di passo 1,8 gradi e dimensioni 42x42x48mm. Ha 4 fili con cavo da 1m e connettore passo 2,54mm, ogni fase disegna 1,68A, con Coppia di tenuta 45Ncm (63,74once pollici).
Specifica Elettrica
Codice Articolo del Costruttore: 17HS19-1684S1
Tipo di motore: Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 45Ncm(63,74once pollici)
Corrente/fase nominale: 1,68A
Resistenza di fase: 1,65ohms
Induttanza: 2,8mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Diametro dell'asse: Φ5mm
Davanti Lunghezza asta: 24mm
Numero di cavi: 4
Lunghezza del cavo: 1000mm
Peso: 400g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 45 |
| Coppia di tenuta (oz.in) | 63,7 |
| Induttanza(mH) | 2,5 |
| Resistenza di fase(ohm) | 2 |
| Corrente nominale (A) | 1,68 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 1000 |
| Peso(g) | 400 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
