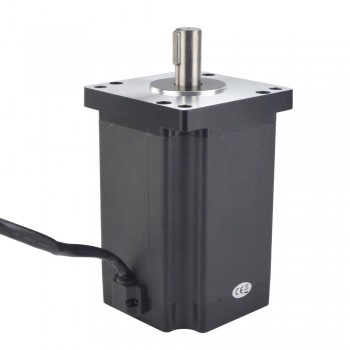

Motore passo-passo Nema 42 trifase 1,8 gradi 16Nm 5,0A 110x110x162,5mm Motore passo-passo bipolare a coppia elevata
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Prezzo per Unità:€127.76(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 42 trifase 1,8 gradi 16Nm 5,0A 110x110x162,5mm Motore passo-passo bipolare a coppia elevata
Specifiche elettriche
Codice Articolo del Costruttore: 42HT64-5003S
Numero di fasi: 3
Angolo di passo: 1,2 Gradi
Coppia di tenuta: 16 Nm(2266,24once pollici)
Corrente/fase nominale: 5 A
Resistenza di fase: 2,14 ohms± 10%
Induttanza: 17,5 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 110 x 110 mm
Altezza del motore: 162,5 mm
Diametro dell'asse: Φ19 mm
Lunghezza asta: 42 mm
lunghezza dell'albero per chiavetta: 25 mm
Numero di cavi: 3
Lunghezza del cavo: 300 mm
Peso: 10,5 kg
Connessione
| U | V | W |
| Rosso | Giallo | Verde |
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 1600 |
| Coppia di tenuta (oz.in) | 2266,24 |
| Induttanza(mH) | 17,5 |
| Resistenza di fase(ohm) | 2,14 |
| Corrente nominale (A) | 5 |
| Angolo di passo(°) | 1,2 |
| Numero di fasi | 3 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 162,5 |
| Dimensioni telaio(mm) | 110 x 110 |
| Lunghezza cavo(mm) | 300 |
| Numero di cavo | 3 |
| Diametro albero(mm) | 19 |
| Lunghezza dell'albero(mm) | 42 |
| Peso(g) | 10500 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
