Doppio albero Nema Dimensione 17 Motore passo-passo unipolare 0,9 gradi 32Ncm 0,4A 12V 42x48mm 6 fili

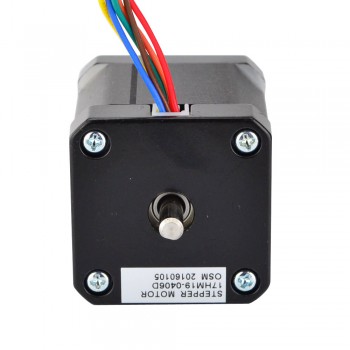

Questo motore passo-passo Unipolare Nema 17 con Angolo di passo 0,9 gradi e dimensioni 42x42x39mm. Ha 6 fili, ogni fase assorbe corrente 0,4 A a 12V, con Coppia di tenuta 32Ncm (45,3once pollici), È disponibile un albero Posteriore.
Specifica Elettrica
Codice Articolo del Costruttore: 17HM19-0406D
Tipo di motore: Unipolare
Angolo di passo: 0,9 gradi
Coppia di tenuta: 32Ncm(45,3once pollici)
Corrente/fase nominale: 0,4A
Resistenza di fase: 30ohms
Induttanza: 38mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Diametro dell'asse: Φ5mm
Davanti Lunghezza asta: 24mm
Lunghezza taglio a D: 15mm
Posteriore Lunghezza asta: 10mm
Numero di cavi: 6
Lunghezza del cavo: 500mm
Peso: 350g
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Rosso | Nero | Giallo | Blu | Arancia | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 32 |
| Coppia di tenuta (oz.in) | 45,3 |
| Induttanza(mH) | 38 |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0,4 |
| Angolo di passo(°) | 0,9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 350 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
