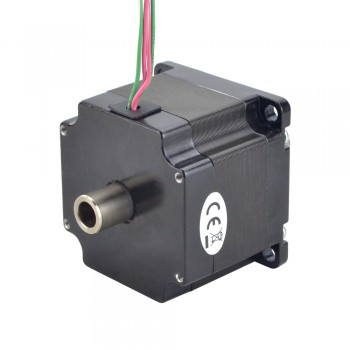

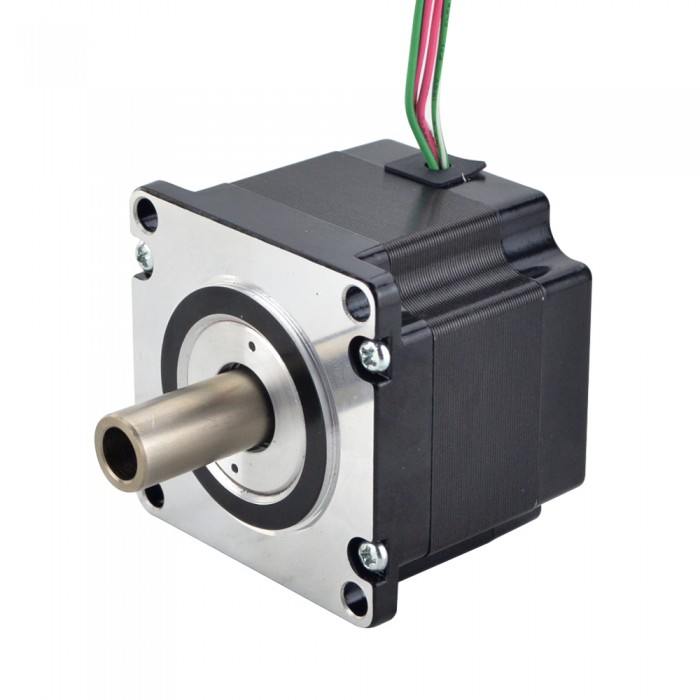

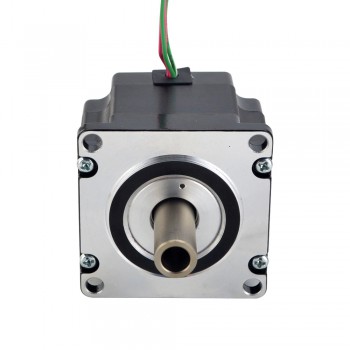

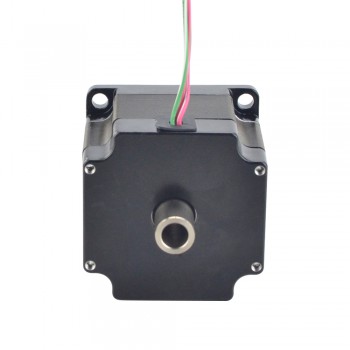

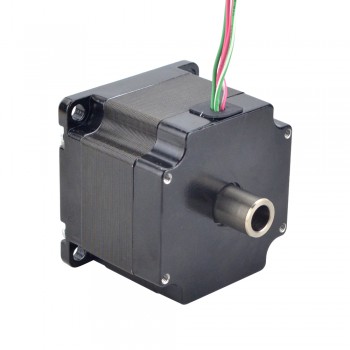

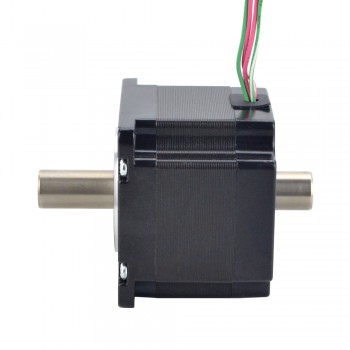

Nema 23 motore passo-passo ad albero cavo bipolare 1,8 gradi 0,78 Nm 2,0 A doppio albero
-
Manuali e documentazione:
Scheda tecnica completa:
Prezzo per Unità:€29.16(IVA esclusa)
Potrebbe anche interessarti
Nema 23 motore passo-passo ad albero cavo bipolare 1,8 gradi 0,78 Nm 2,0 A doppio albero
Specifica Elettrica
Codice Articolo del Costruttore: 23HS18-2004H
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 0,78 Nm(110,5once pollici)
Corrente/fase nominale: 2,0 A
Resistenza di fase: 1,45 ohms± 10%
Induttanza: 3,5 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57 mm
Altezza del motore: 45 mm
Diametro esterno dell'albero: Φ12 mm
Diametro interno dell'albero: Φ8 mm
Longueur de l'arbre avant: 25 mm
Longueur d'arbre arrière: 13 mm
Numero di cavi: 4
lunghezza del cavo: 310 mm
Peso: 0,55 kg
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 78 |
| Coppia di tenuta (oz.in) | 110,5 |
| Induttanza(mH) | 3,5 |
| Resistenza di fase(ohm) | 1,45 |
| Corrente nominale (A) | 2,0 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 45 |
| Dimensioni telaio(mm) | 57 x 57 |
| Lunghezza cavo(mm) | 310 |
| Numero di cavo | 4 |
| Tipo di albero | Albero cavo |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 550 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
