1,7 m (67") AWG20 Nema 23 e 24 Kit cavi di prolunga encoder motore passo-passo ad anello chiuso
1,7 m (67") AWG20 Nema 23 e 24 Kit cavi di prolunga encoder motore passo-passo ad anello chiuso

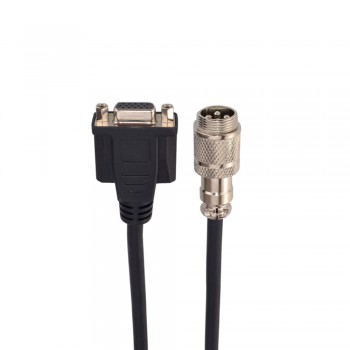

Cavo di prolunga lungo 1,7 m (67 ") e cavo di prolunga dell'encoder lungo 1,7 m (67") per motori passo-passo Nema 23 e 24 ad anello chiuso.
Questo kit di cavi include:
1 x 1.7 m(67") Cavo prolunga per encoder lungo per driver passo-passo ad anello chiuso
1 x RV-4 AWG20 1.7 m(67") Cavo prolunga motore prolungato con spina avionica GX16 per motori passo-passo Nema 23 e 24 ad anello chiuso (solo per motori con spina ad aviazione)
Lunghezza del cavo di prolunga del motore: 1.7 m
Lunghezza del cavo di prolunga dell'encoder: 1.7 m
Motore Estensione Calibro del filo: AWG20
Encoder Estensione Calibro del filo: AWG26
Modello di spina aeronautica(Maschio): GX16
Collegamento del cavo di prolunga del motore
| PIN | 1 | 2 | 3 | 4 |
| Colore | bianca | verde | Blu | Nero |
Or
| PIN | 1 | 2 | 3 | 4 |
| Colore | Nero | verde | Rosso | Blu |
Collegamento del cavo di prolunga dell'encoder
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Colore | Rosso | bianca | Nero | Blu | Giallo | verde |
NOTA BENE: il filo nero spesso può essere utilizzato per la schermatura, ma non è necessario, quindi puoi lasciarlo scollegato.
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Cavo di prolunga del motore | |
|---|---|
| Modello di spina aeronautica | GX16 |
| Specifica fisica | |
| Lunghezza cavo(mm) | 1700mm |
| Oggetto corrispondente | Driver passo-passo a circuito chiuso e motori Nema 23 e 24 |
| Diametro dei cavi | AWG26 per encoder e AWG20 per motore |
