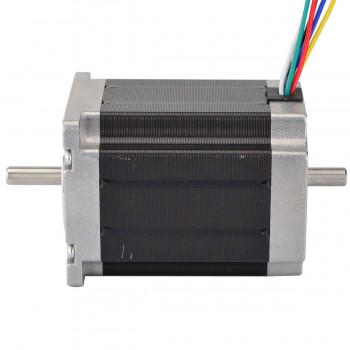

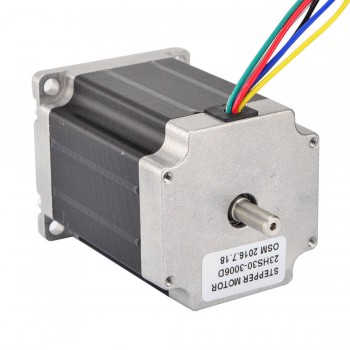

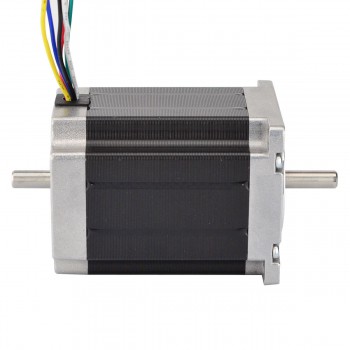

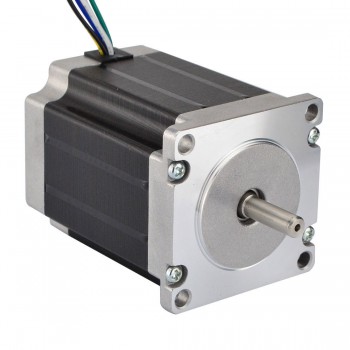

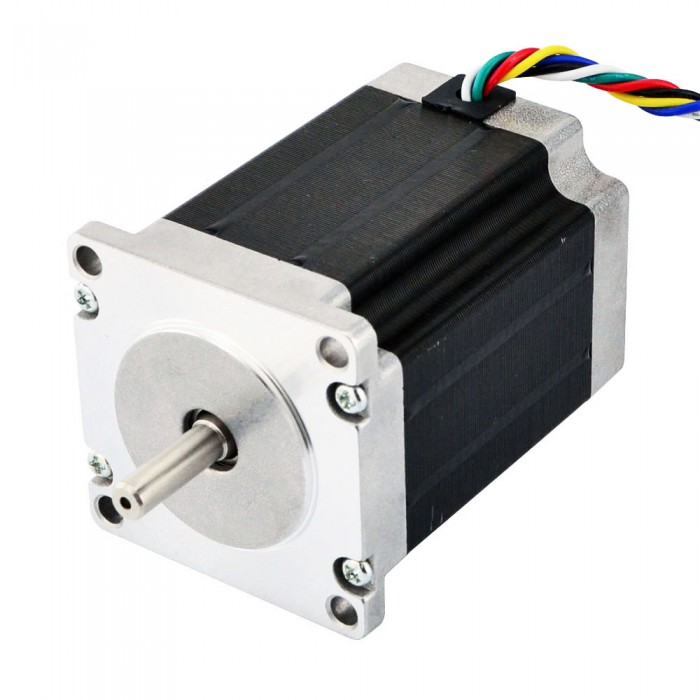

Motore passo-passo Nema 23 a doppio albero unipolare 1,8 gradi 1,35 Nm 3 A 3 V 57x76 mm 6 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Torque Curver:
Motore passo-passo Nema 23 a doppio albero unipolare 1,8 gradi 1,35 Nm 3 A 3 V 57x76 mm 6 fili
Questo motore passo-passo Unipolare Nema 23 con Angolo di passo 1,8 gradi e dimensioni 57x57x76mm. Ha 6 fili, ogni fase disegna 3,0A, con Coppia di tenuta 1,35 Nm (191,2once pollici). Un albero Posteriore può montare encoder, volantino o uguali.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS30-3006D
Tipo di motore: Unipolare/Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta(Unipolare): 1,35Nm(191,2once pollici)
Coppia di tenuta(Bipolare): 1,9Nm(269once pollici)
Corrente/fase nominale(Unipolare): 3,0A
Corrente/fase nominale(Bipolare): 2,12A
Resistenza di fase(Unipolare): 1,0 ohms
Resistenza di fase(Bipolare): 2,0 ohms
Induttanza(Unipolare): 1,6mH ± 20%(1KHz)
Induttanza(Bipolare): 6,4mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 76mm
Diametro dell'asse: Φ6,35mm
Davanti Lunghezza asta: 21mm
Posteriore Lunghezza asta: 15mm
Numero di cavi: 6
Lunghezza del cavo: 500mm
Peso: 1kg
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Nero | Giallo | Verde | Rosso | Bianco | Blu |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 135 |
| Coppia di tenuta (oz.in) | 191,2 |
| Induttanza(mH) | 1,6 |
| Resistenza di fase(ohm) | 1 |
| Corrente nominale (A) | 3 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 76 |
| Dimensioni telaio(mm) | 57x57 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | O |
| Diametro albero(mm) | 6,35 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 1000 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
