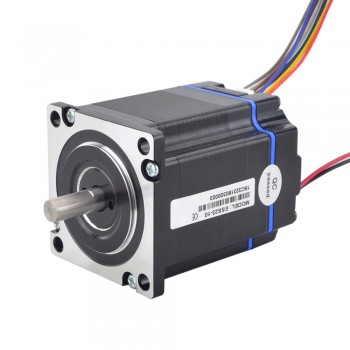

Nema 23 Servomotore passo-passo integrato a circuito chiuso 24-50VCC 1,2Nm 1000CPR ESS Series
-
Manuali e documentazione:
Scheda dati:
Curva di coppia:
Nema 23 Servomotore passo-passo integrato a circuito chiuso 24-50VDC 1.2Nm 1000CPR ESS Series
Specifiche elettriche
Numero parte: ESS23-10
Tenendo coppia: 1.2Nm(169.93once pollici)
Tensione di ingresso: 24 - 50VDC
Corrente di picco in uscita: 1.8 - 4.0A
Corrente d'ingresso logico: 10mA
Tensione di ingresso logica: 5V
Tipo di encoder: Incrementale
Tipo di uscita dell'encoder: Differenziale
Risoluzione dell'encoder: 1000CPR
Canali del segnale di uscita dell'encoder: 2
Resistenza di isolamento: Più di 100 MΩ
Rigidità dielettrica: 500VAC for 1MIN.
Specifiche fisiche
Dimensione della cornice: 57 x 57mm
Lunghezza del corpo: 56mm
Diametro dell'albero: Φ8mm
Lunghezza dell'albero con taglio a D: 15mm
Lunghezza dell'albero: 21mm
Peso: 799g
Specifiche del connettore
Custodia 1 Modello: 35507-0800
Modello terminale 1: 50212-8000
Modello custodia 2: XAP-06V-1
Modello terminale 2: SXA-01T-P0.6
Connessione
| PU+ | PU- | DR+ | DR- | MF+ | MF- | ALM+ | ALM- |
| rosso | giallo | blu | nero | marrone | verde | bianca | Grigio |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tensione di ingresso (V) | 24 - 50 VCC |
| Length(mm) | 56 |
| Corrente di uscita | 1,8 - 4,0 A |
