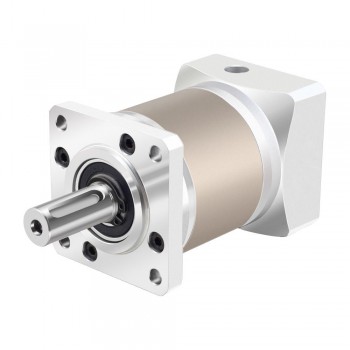

Riduttore epicicloidale serie TQEG Gioco 50:1 20 minuti d'arco per motore passo-passo Nema 23 con albero da 8 mm Motore e servomotore BLDC
-
Manuali e documentazione:
Scheda tecnica del cambio:
Riduttore epicicloidale serie TQEG Gioco 50:1 20 minuti d'arco per motore passo-passo Nema 23 con albero da 8 mm Motore e servomotore BLDC

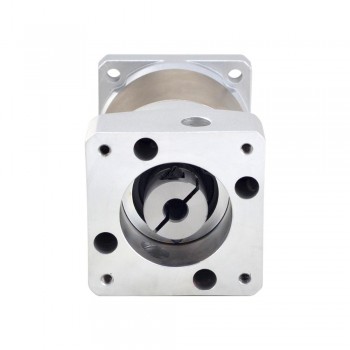

Questo riduttore epicicloidale ad precisione appartiene ai riduttori della serie TQEG, con rapporto di trasmissione 50:1 e Contraccolpo massimo 20 minuto d'arco. Questo riduttore epicicloidale in linea è integrato in un giunto dell'albero di ingresso che può adattarsi a qualsiasi albero standard di 8 mm di diametro del motore passo-passo Nema 23 e motore CC senza spazzole.
Specifiche del cambio
Numero di parte: TQEG23-G50-D8
Tipo di cambio: planetario
Rapporto di cambio: 50: 1
Efficienza: 94%
Contraccolpo in condizione di vuoto: <=20 minuti d'arco
Coppia max ammissibile: 25 Nm(221.27 lb-in)
Momento Coppia ammissibile: 50 Nm(442.54 lb-in)
Rumore: <=60dB
Valutazione impermeabile: IP54
Specifiche fisiche
Dimensione della cornice: 60 x 60 mm
Lunghezza del cambio: 89.5 mm
Tipo di albero di uscita: Chiavetta albero
Diametro albero di uscita: Φ14 mm
Lunghezza albero di uscita: 35 mm
Diametro albero di ingresso: Φ8 mm
Lunghezza albero di ingresso: 21~24 mm
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 60 x 60 |
| Peso(g) | 1200 |
| Lunghezza del cambio(mm) | 89.5 |
| Diametro albero di ingresso(mm) | 8 |
| Lunghezza albero di ingresso(mm) | 21~24 |
| Diametro dell'albero di uscita(mm) | 14 |
| Lunghezza albero di uscita(mm) | 35 |
| Misura per il motore | Nema 23 |
| Tipo di Riduttore | Serie TQEG |
| Rapporto di cambio | 50 |
| Tipologia di prodotto | Riduttore epicicloidale serie TQEG |
| Tipo di albero di uscita | Albero chiavetta |
| Gioco a vuoto | <=20 minuti d'arco |
