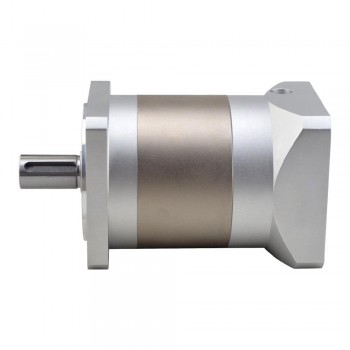

Riduttore epicicloidale serie TQEG Nema 34 20: 1 20 minuti d'arco per motore Nema 34
-
Manuali e documentazione:
Scheda tecnica del cambio:
Riduttore epicicloidale serie TQEG Nema 34 20: 1 20 minuti d'arco per motore Nema 34
Questo riduttore epicicloidale appartiene ai riduttori della serie TQEG, con rapporto di trasmissione 20: 1 e Contraccolpo massimo 20 minuto d'arco. Questo riduttore epicicloidale in linea è integrato in un giunto dell'albero di ingresso che può adattarsi a qualsiasi motore passo-passo Nema 34 standard e motore CC senza spazzole.
Specifiche del cambio
Numero di parte: TQEG34-G20
Tipo di cambio: planetario
Rapporto di cambio: 20: 1
Efficienza: 94%
Contraccolpo in condizione di vuoto: <=20 minuti d'arco
Coppia max ammissibile: 90 Nm(796.57 lb-in)
Momento Coppia ammissibile: 180 Nm(1593.13 lb-in)
Rumore: <=60dB
Valutazione impermeabile: IP54
Specifiche fisiche
Dimensione della cornice: 90 x 90 mm
Lunghezza del cambio: 132 mm
Tipo di albero di uscita: Chiavetta albero
Diametro albero di uscita: Φ20 mm
Lunghezza albero di uscita: 40 mm
Diametro albero di ingresso: Φ19 mm(Per impostazione predefinita, offriamo un manicotto dell'albero gratuito con un diametro di 14 mm)
Lunghezza albero di ingresso: 30-40 mm
| Manicotto dell'albero | Diametro dell'albero d'ingresso |
| Nessun manicotto | 19mm |
| SS-14 | 14mm |
| SS-13 | 12.7mm(1/2inch) |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 90 x 90 |
| Peso(g) | 3810 |
| Lunghezza del cambio(mm) | 132 |
| Diametro albero di ingresso(mm) | 19 |
| Diametro dell'albero di uscita(mm) | 20 |
| Lunghezza albero di uscita(mm) | 40 |
| Misura per il motore | Nema 34 |
| Tipo di Riduttore | Serie TQEG |
| Rapporto di cambio | 20 |
| Tipologia di prodotto | Riduttore epicicloidale serie TQEG |
| Tipo di albero di uscita | Albero chiavetta |
| Gioco a vuoto | <=20 minuti d'arco |
