NEMA 14 Prigioniero Acme Attuatore motore passo-passo lineare bipolare 1,8 gradi 1,5 A 0,2 Nm 47 mm Corsa pila 25,4 mm
-
Manuali e documentazione:
NEMA 14 Prigioniero Acme Attuatore motore passo-passo lineare bipolare 1,8 gradi 1,5 A 0,2 Nm 47 mm Corsa pila 25,4 mm

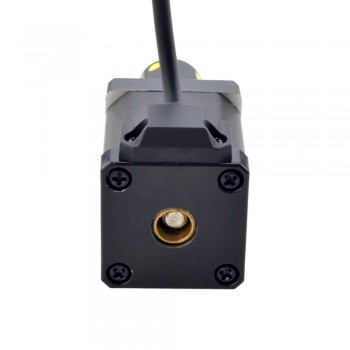

Questo modello è un motore passo-passo lineare a vite ACME Prigioniero Nema 14 con un'altezza del motore di 47 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1,5 A. È integrato con un diametro di 6.35mm(0.25"), 25.4mm(1") Lunghezza del tratto, la corsa lineare è di 2.54mm(0.1") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 14C19S1504GF5-025RS
Tipo di motore: Prigioniero
Angolo di passo: 1.8°
Tenendo la coppia: 0.2Nm(28.328once pollici)
Corrente/fase nominale: 1,5A
Resistenza di fase: 1.5ohms
Induttanza: 2mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 47mm
Lunghezza del tratto: 25.4mm(1")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione/Passo: 0.0127mm(0.0005")
Passo Vite: 2.54mm(0.1")
Numero di cavi: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2 |
| Resistenza di fase(ohm) | 1,5 |
| Corrente nominale (A) | 1,5 |
| Angolo di passo(deg.) | 1,8 |
| Tipo di motore lineare | Prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 47 |
| Dimensioni telaio(mm) | Nema 14 (35 x 35) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 6,35 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2,54 |
| Risoluzione/Passo(mm) | 0,0127 |
| Classificazione IP | 40 |
