Riduttore epicicloidale serie TQMG Ingranaggio 50:1 Gioco 50 minuto d'arco per motore passo-passo Nema 17 Motore BLDC e servomotore
-
Manuali e documentazione:
Scheda tecnica del cambio:
Riduttore epicicloidale serie TQMG Ingranaggio 50:1 Gioco 50 minuto d'arco per motore passo-passo Nema 17 Motore BLDC e servomotore

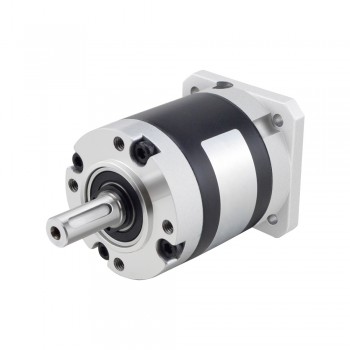

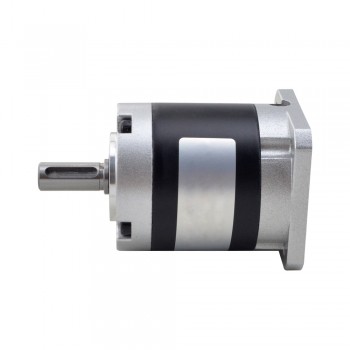

Questo riduttore planetario di precisione appartiene alla serie TQMG, con rapporto di trasmissione 50:1 e un gioco massimo di 50 minuto d'arco. A differenza degli ingranaggi in acciaio della serie TQEG, gli ingranaggi della serie MG sono fatti di metallurgia delle polveri.
Questo riduttore planetario in linea è dotato di un accoppiamento dell'albero d'ingresso che può essere abbinato al motore passo-passo Nema 17 con albero corto standard da 5 mm, al motore brushless dc e al motore brushed dc.
Uno dei motori abbinabili è 17HS15-1584S, per altri motori, si prega di contattare il nostro supporto tecnico per personalizzare l'albero motore.
I riduttori della serie TQMG sono adatti solo per motori ad albero corto con una lunghezza dell'albero di 9,5-13,5 mm.
Specifiche del riduttore
Numero di parte del produttore: TQMG17-G50
Tipo di riduttore: Planetario
Rapporto di trasmissione: 50: 1
Efficienza: 90%
Gioco a vuoto: <=50minuti d'arco
Coppia massima ammissibile: 10Nm(88,51lb-in)
Rumore: <=55dB
Valutazione impermeabile: IP54
Aspettativa di vita: 20,000 ore
Specifiche fisiche
Dimensione del telaio: 42 x 42mm
Lunghezza del cambio: 51mm
Tipo di albero di uscita: Modo chiave
Diametro dell'albero di uscita: Φ8mm
Lunghezza dell'albero di uscita: 21,5mm
Diametro dell'albero di ingresso: Φ5mm
Lunghezza dell'albero di ingresso: 9,5mm
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 42 x 42 |
| Peso(g) | 390 |
| Lunghezza del cambio(mm) | 51 |
| Diametro albero di ingresso(mm) | 5 |
| Lunghezza albero di ingresso(mm) | 9,5 |
| Diametro dell'albero di uscita(mm) | 8 |
| Lunghezza albero di uscita(mm) | 21,5 |
| Misura per il motore | Nema 17 |
| Tipo di Riduttore | Serie PLM |
| Rapporto di cambio | 50 |
| Tipologia di prodotto | GEARBOX |
| Tipo di albero di uscita | Albero chiavetta |
| Gioco a vuoto | <=50 minuti d'arco |
