Riduttore epicicloidale serie TQEG Gioco 20:1 20 minuti d'arco per motore passo-passo Nema 17 Motore BLDC e servomotore
-
Manuali e documentazione:
Scheda tecnica del cambio:

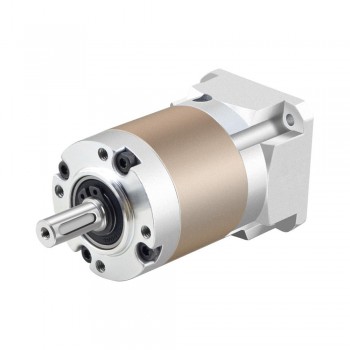

Riduttore epicicloidale serie TQEG Gioco 20:1 20 minuti d'arco per motore passo-passo Nema 17 Motore BLDC e servomotore
Questo riduttore epicicloidale ad precisione appartiene ai riduttori della serie TQEG, con rapporto di trasmissione 20:1 e Contraccolpo massimo 20 minuto d'arco.
Specifiche del cambio
Numero di parte: TQEG17-G20
Tipo di cambio: planetario
Rapporto di cambio: 20: 1
Efficienza: 94%
Contraccolpo in condizione di vuoto: <=20 minuti d'arco
Coppia max ammissibile: 12 Nm(106.21 lb-in)
Momento Coppia ammissibile: 24 Nm(212.42 lb-in)
Rumore: <=55dB
Valutazione impermeabile: IP54
Specifiche fisiche
Dimensione della cornice: 42 x 42 mm
Lunghezza del cambio: 67 mm
Tipo di albero di uscita: Chiavetta albero
Diametro albero di uscita: Φ8 mm
Lunghezza albero di uscita: 21.5 mm
Diametro albero di ingresso: Φ5 mm
Lunghezza albero di ingresso: 24 mm
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 42 x 42 |
| Peso(g) | 382 |
| Lunghezza del cambio(mm) | 67 |
| Diametro albero di ingresso(mm) | 5 |
| Lunghezza albero di ingresso(mm) | 24 |
| Diametro dell'albero di uscita(mm) | 8 |
| Lunghezza albero di uscita(mm) | 21.5 |
| Misura per il motore | Nema 17 |
| Tipo di Riduttore | Serie TQEG |
| Rapporto di cambio | 20 |
| Tipologia di prodotto | Riduttore epicicloidale serie TQEG |
| Tipo di albero di uscita | Albero chiavetta |
| Gioco a vuoto | <=20 minuti d'arco |
