Attuatore lineare motore passo-passo esterno Nema 11 bipolare 1,8 gradi 2,4 V 0,75 A 8,0 Ncm Vite di comando 100 mm
- Manuali e documentazione: Scheda tecnica completa:
Attuatore lineare motore passo-passo esterno Nema 11 bipolare 1,8 gradi 2,4 V 0,75 A 8,0 Ncm Vite di comando 100 mm

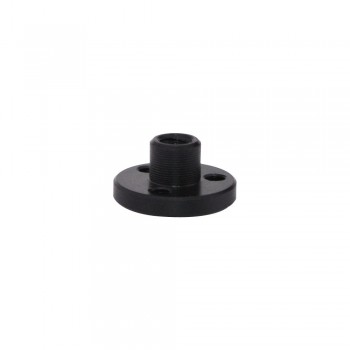

Questo modello è il motore economico Attuatore lineare che ha denominato Nema 11 Attuatore lineare esterno, la parte del motore è 34mm 1.8 gradi 0.75A Nema 11 motore passo-passo. È stato integrato con un'asta filettata da 100mm Tr4.76x0.635 e un dado POM si sposta lungo la barra filettata.
Specifica Elettrica
Codice Articolo del Costruttore: 11E13S0754ED-100RS(11LS13-0754E-100A)
Tipo di motore: Esterno
Angolo di passo: 1,8 gradi
Spinta minima: 4.8N(300pps)
Corrente/fase nominale: 0.75A
Resistenza di fase: 3.2ohms
Tensione nominale: 2.4V
Induttanza: 2.0mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 100mm(3.937")
Diametro della vite di piombo: Φ4.76mm(0.1874")
Risoluzione/Passo: 0.003175mm(0.000125")
Passo Vite: 0.635mm(0.025")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 150g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Marrone | Giallo | Arancia |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 8 |
| Coppia di tenuta (oz.in) | 11.3 |
| Induttanza(mH) | 2 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 3.2 |
| Corrente nominale (A) | 0.75 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Diametro vite di comando(mm) | 4.76 |
| Lunghezza vite di comando(mm) | 100 |
| Passo Vite(mm) | 0.635 |
| Risoluzione/Passo(mm) | 0.003175 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 304 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
