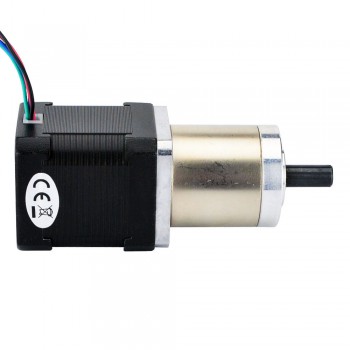

Motore passo-passo Nema 17 bipolare Lunghezza=48mm 44Ncm 0,0253 gradi 1,68A 2,8V con riduttore epicicloidale 71:1
Questo motore passo-passo Nema 17 con corpo da 48 mm e corrente nominale di 1,68 A, integrava un riduttore epicicloidale con rapporto di trasmissione 71,14: 1.
Specifiche elettriche:
Codice produttore: 17HS19-1684S-PG71
Tipo di motore: passo-passo bipolare
Angolo di passo: 0,0253 gradi
Coppia di tenuta senza cambio: 44Ncm(62,31once pollici)
Corrente/fase nominale: 1,68 A
Resistenza di fase: 1,65 ohm
Tensione: 2,8 V
Induttanza: 2,8 mH ± 20% (1 KHz);
Specifiche del cambio:
Tipo di cambio: planetario
Rapporto di trasmissione: 71,14: 1
Efficienza: 73%
Gioco a vuoto: <=1 Gradi
Coppia massima ammissibile: 4Nm (566once pollici)
Coppia ammissibile del momento: 6Nm (850once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N;
Specifiche fisiche:
Dimensioni della cornice: 42 x 42 mm
Lunghezza motore: 48 mm
Lunghezza del cambio: 42,7 mm
Diametro dell'albero: Φ8mm
Lunghezza albero: 20 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 620 g;
Connessione:
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 73% |
| Rapporto di cambio | 71,14:1 |
| Lunghezza del cambio(mm) | 42,7 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 400 |
| Massimo.Coppia ammissibile(oz.in) | 566,4 |
| Momento Coppia ammissibile(Ncm) | 849,7 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Induttanza(mH) | 3,2 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,8 |
| Corrente nominale (A) | 1,68 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 20 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 52 |
| Coppia di tenuta senza cambio(oz.in) | 73,6 |
| Lunghezza motore(mm) | 48 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 600 |
