Attuatore motore passo-passo lineare esterno Nema 17 1,8 gradi 26Ncm(36,8oz.in) 12V Vite di comando 150mm
- Manuali e documentazione: Scheda tecnica completa:
Attuatore motore passo-passo lineare esterno Nema 17 1,8 gradi 26Ncm(36,8once pollici) 12V Vite di comando 150mm

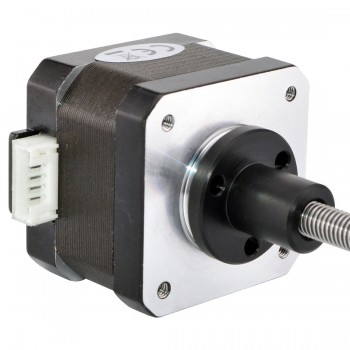

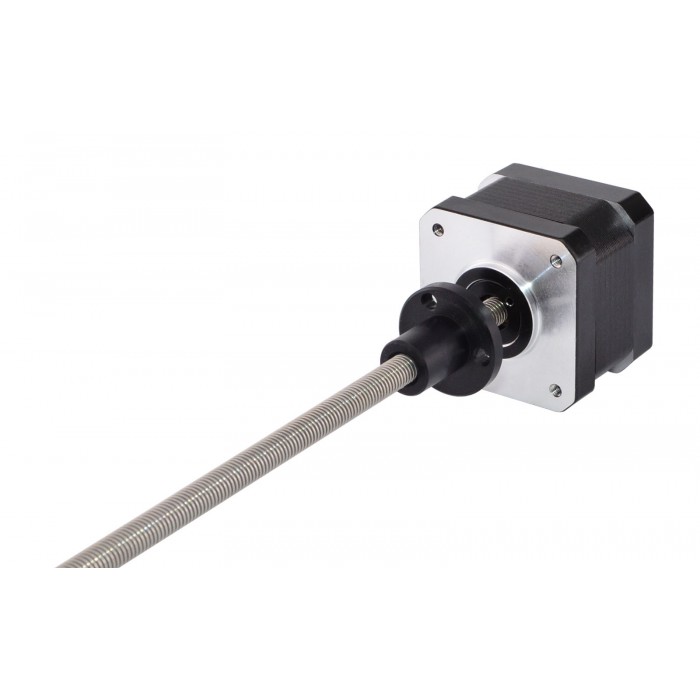

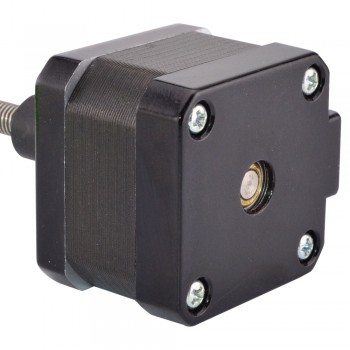

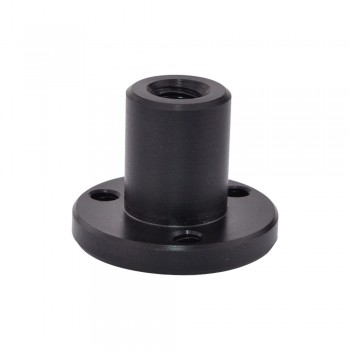

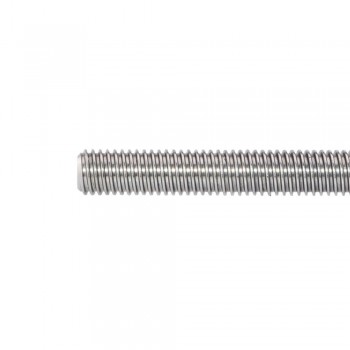

Questo modello è il motore economico Attuatore lineare che ha denominato Nema 17 Attuatore lineare esterno, la parte motore è 34 mm 1,8 gradi 0,4A motore passo-passo Nema 17. È stato integrato con un'asta filettata Tr6,35x2 da 150 mm e un dado POM si sposta lungo la barra filettata.
Specifica Elettrica
Codice Articolo del Costruttore: 17E13S0404AF-150RS(17LS13-0404E-150D)
Tipo di motore: Esterno
Angolo di passo: 1,8 gradi
Spinta minima: 1,3N(300pps)
Corrente/fase nominale: 0,4A
Resistenza di fase: 30ohms
Tensione nominale: 12V
Induttanza: 37mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ6,35mm(0,25")
Risoluzione/Passo: 0,01mm(0,0003937")
Passo Vite: 2mm(0,0787")
Numero di cavi: 4
Lunghezza del cavo: 400mm
Peso: 400g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Grigio | Giallo | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 26 |
| Coppia di tenuta (oz.in) | 36,8 |
| Induttanza(mH) | 37 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0,4 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Diametro vite di comando(mm) | 6,35 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0,01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 400 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
