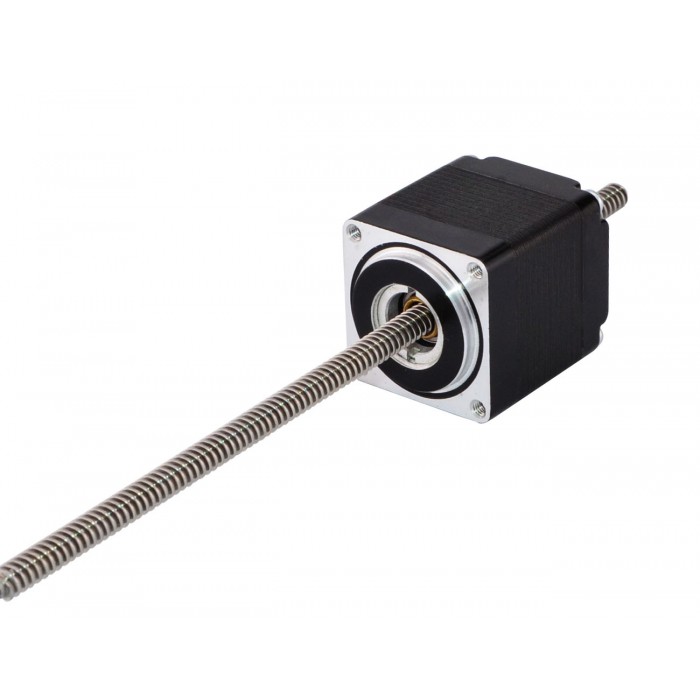

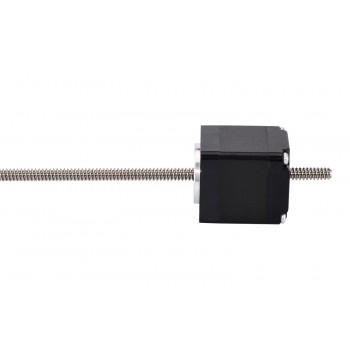

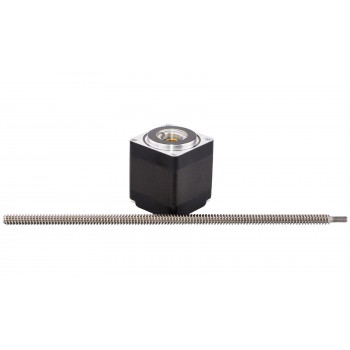

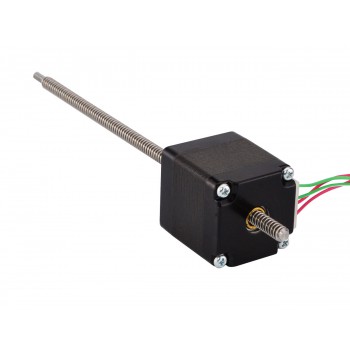

Nema 11 motore passo-passo lineare non prigioniero bipolare 1,8 gradi 0,42 A 5 V piombo rivoluzione 5,08 mm/0,2" vite di comando 150 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Nema 11 motore passo-passo lineare non prigioniero bipolare 1,8 gradi 0,42 A 5 V piombo rivoluzione 5,08 mm/0,2" vite di comando 150 mm
La parte del motore è un motore passo-passo Nema 11 da 1,8 mm a 1,8 gradi con corpo da 1,8 mm e funziona con una vite di lunghezza da 150 mm (5,9055 ") di 4,76 mm (0,1874"), la corsa lineare è di 5,08 mm (0,2 ") per rivoluzione.
Specifica Elettrica
Codice Articolo del Costruttore: 11N13S0424HD-150RS(11LS13-04241-150N)
Tipo di motore: Attuatore lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 10N (300pps)
Corrente/fase nominale: 0,42A
Resistenza di fase: 11,9ohms
Tensione nominale: 5V
Induttanza: 6,7mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 32mm

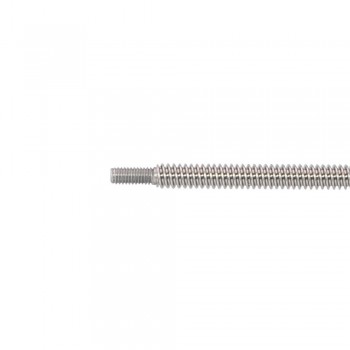

Lunghezza della vite di piombo: 150mm(5,9055")
Diametro della vite di piombo: Φ4,76mm (0,1874")
Risoluzione / Passo: 0,0254mm(0,001" )
Passo Vite: 5,08mm (0,2")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 119g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 6 |
| Spinta minima(N) | 10 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 11,4 |
| Corrente nominale (A) | 0,42 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 32,2 |
| Diametro vite di comando(mm) | 4,76 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 5,08 |
| Risoluzione/Passo(mm) | 0,0254 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
