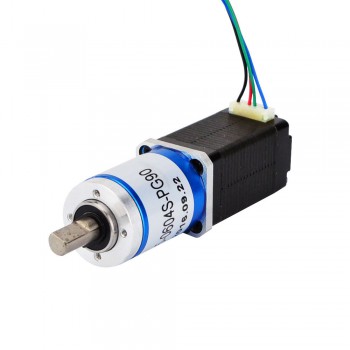

Motore passo-passo Nema 8 bipolare Lunghezza=38mm 4Ncm 0,02 Gradi 0.6A 6V con riduttore epicicloidale 90:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 8 bipolare Lunghezza=38mm 4Ncm 0,02 Gradi 0.6A 6V con riduttore epicicloidale 90:1
Questo motore passo-passo Nema 8 con corpo 38mm e corrente nominale 0.6A, integrava un riduttore epicicloidale di 90.25: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 8HS15-0604S-PG90
Tipo di motore: Bipolare
Angolo di passo: 0,02 Gradi
Tenuta della coppia senza cambio: 4Ncm(5.66once pollici)
Corrente/fase nominale: 0.6A
Resistenza di fase: 11ohms
Induttanza: 5.5mH ± 20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 90.25: 1
Efficienza: 70%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 0.5Nm(127.5once pollici)
Momento ammissibile di coppia: 1Nm(283once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 20 x 20mm
Altezza del motore: 38mm
Lunghezza del cambio: 30.95mm
Diametro dell'asse: Φ6mm
Lunghezza asta: 15mm
Lunghezza taglio a D: 9mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 130g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 73% |
| Rapporto di cambio | 90.25:1 |
| Lunghezza del cambio(mm) | 30.95 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 90 |
| Massimo.Coppia ammissibile(oz.in) | 127.5 |
| Momento Coppia ammissibile(Ncm) | 283.2 |
| Carico assiale massimo dell'albero(N) | 5 |
| Carico radiale massimo dell'albero(N) | 25 |
| Specifiche del motore | |
| Induttanza(mH) | 5.5 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 8 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 10 |
| Corrente nominale (A) | 0.6 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 15 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 4 |
| Coppia di tenuta senza cambio(oz.in) | 5.7 |
| Lunghezza motore(mm) | 38 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 400 |
