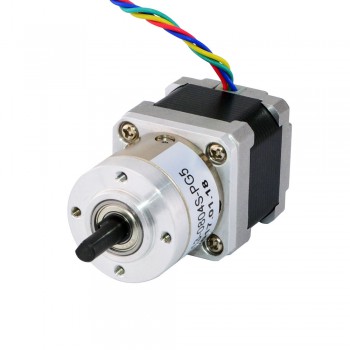

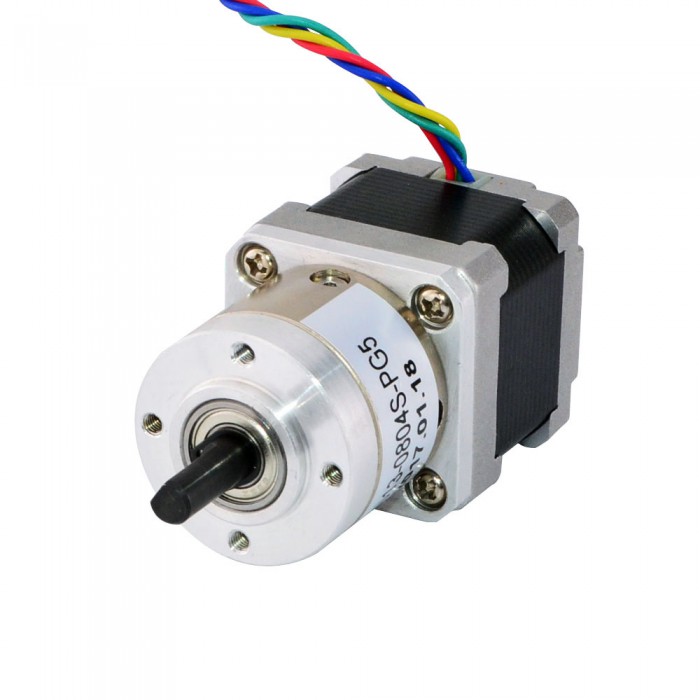

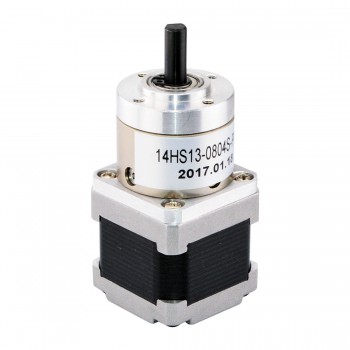

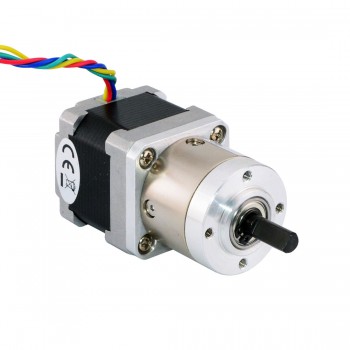

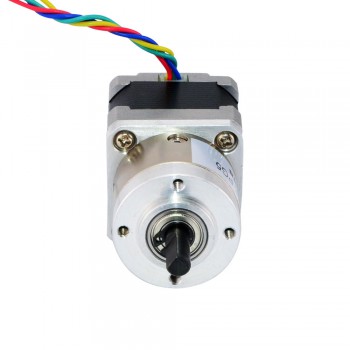

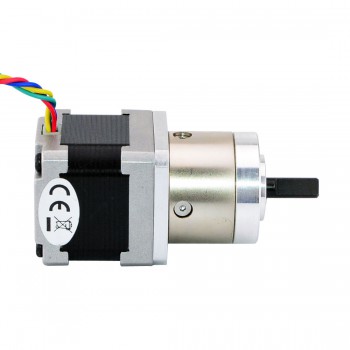

Motore passo-passo Nema 14 Bipolare Lunghezza=33mm 18Ncm 0,35 Gradi 0,8A 5,4V con riduttore epicicloidale 5:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 14 Bipolare Lunghezza=33mm 18Ncm 0,35 Gradi 0,8A 5,4V con riduttore epicicloidale 5:1
Questo motore passo-passo Nema 14 con corpo da 33mm e corrente nominale 0,8A, integrava un riduttore epicicloidale 5,18: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 14HS13-0804S-PG5
Tipo di motore: Bipolare
Angolo di passo: 0,35 Gradi
Tenuta della coppia senza cambio: 14Ncm(19,8once pollici)
Corrente/fase nominale: 1A
Resistenza di fase: 3,2ohms
Induttanza: 4,5mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 5,18: 1
Efficienza: 90%
Gioco a vuoto: <=3 Gradi
Momento ammissibile di coppia: 3Nm(424,83once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 35 x 35mm
Altezza del motore: 34mm
Lunghezza del cambio: 28,2mm
Diametro dell'asse: Φ6mm
Lunghezza asta: 18mm
Lunghezza taglio a D: 12mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 290g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Verde | Giallo | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 90% |
| Rapporto di cambio | 5,18:1 |
| Lunghezza del cambio(mm) | 28,2 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 200 |
| Massimo.Coppia ammissibile(oz.in) | 283,2 |
| Momento Coppia ammissibile(Ncm) | 566,4 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Induttanza(mH) | 4,5 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 14 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 3,2 |
| Corrente nominale (A) | 1 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 18 |
| Coppia di tenuta senza cambio(oz.in) | 19,8 |
| Lunghezza motore(mm) | 34 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 400 |
