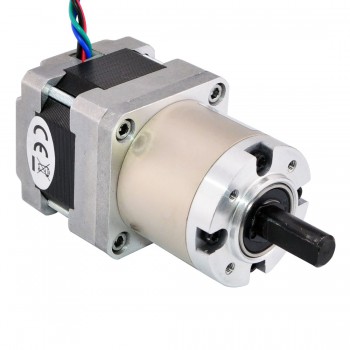

Motore passo-passo Nema 16 bipolare Lunghezza=33mm 22Ncm 0,131 Gradi 0,6A 9V con riduttore epicicloidale 14:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 16 bipolare Lunghezza=33mm 22Ncm 0,131 Gradi 0,6A 9V con riduttore epicicloidale 14:1
Questo motore passo-passo Nema 16 con corpo da 33mm e corrente nominale 0,6A, integrava un riduttore epicicloidale di 13,73: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 16HS13-0604S-PG14
Tipo di motore: Bipolare
Angolo di passo: 0,131 Gradi
Tenuta della coppia senza cambio: 22Ncm(31,15once pollici)
Corrente/fase nominale: 0,6A
Resistenza di fase: 15ohms
Induttanza: 16mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 13,73: 1
Efficienza: 81%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 3Nm(424,83once pollici)
Momento ammissibile di coppia: 5Nm(708,06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 39 x 39mm
Altezza del motore: 34mm
Lunghezza del cambio: 35mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 390g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1 |
| Efficienza | 81% |
| Rapporto di cambio | 13,73:1 |
| Lunghezza del cambio(mm) | 35 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 300 |
| Massimo.Coppia ammissibile(oz.in) | 424,8 |
| Momento Coppia ammissibile(Ncm) | 708,1 |
| Carico assiale massimo dell'albero(N) | 50 |
| Carico radiale massimo dell'albero(N) | 100 |
| Specifiche del motore | |
| Induttanza(mH) | 16 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 16 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 15 |
| Corrente nominale (A) | 0,6 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 20 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 22 |
| Coppia di tenuta senza cambio(oz.in) | 31,2 |
| Lunghezza motore(mm) | 34 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Taglio a D |
| Specifica fisica | |
| Peso(g) | 500 |
