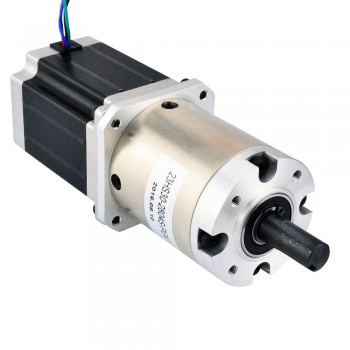

Motore passo-passo Nema 23 bipolare Lunghezza=76mm 1.89Nm 0,039 Gradi 2.8A 3.2V con riduttore epicicloidale 47:1
Questo motore passo-passo Nema 23 con corpo da 76mm e corrente nominale 2,8A, integrava un riduttore epicicloidale di 46.656: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS30-2804S-PG47
Tipo di motore: Bipolare
Angolo di passo: 0,039 gradi
Tenuta della coppia senza cambio: 1.89Nm(267.65once pollici)
Corrente/fase nominale: 2.8A
Resistenza di fase: 1.13ohms
Induttanza: 5.4mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 46.656: 1
Efficienza: 73%
Gioco a vuoto: <=3 Gradi
Coppia massima ammissibile: 30Nm(4248.36once pollici)
Momento ammissibile di coppia: 50Nm(7080.6once pollici)
Carico assiale massimo dell'albero: 100N
Carico radiale massimo dell'albero: 200N
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 76mm
Lunghezza del cambio: 72mm
Diametro dell'asse: Φ12mm
Lunghezza asta: 30mm
Lunghezza della cava della chiavetta: 20mm
Larghezza della sede della chiavetta: 4mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 2.3kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del cambio | |
|---|---|
| Gioco a vuoto(Max.°) | 1.5 |
| Efficienza | 73% |
| Rapporto di cambio | 46.656:1 |
| Lunghezza del cambio(mm) | 72 |
| Tipo di Riduttore | Planetario |
| Massimo.Coppia ammissibile(Ncm) | 4000 |
| Massimo.Coppia ammissibile(oz.in) | 5664.5 |
| Momento Coppia ammissibile(Ncm) | 8496.7 |
| Carico assiale massimo dell'albero(N) | 100 |
| Carico radiale massimo dell'albero(N) | 200 |
| Specifiche del motore | |
| Induttanza(mH) | 5.4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1.13 |
| Corrente nominale (A) | 2.8 |
| Diametro albero(mm) | 12 |
| Lunghezza dell'albero(mm) | 30 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta senza cambio(Ncm) | 189 |
| Coppia di tenuta senza cambio(oz.in) | 267.6 |
| Lunghezza motore(mm) | 76 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | Passaggio chiave |
| Specifica fisica | |
| Peso(g) | 2000 |
