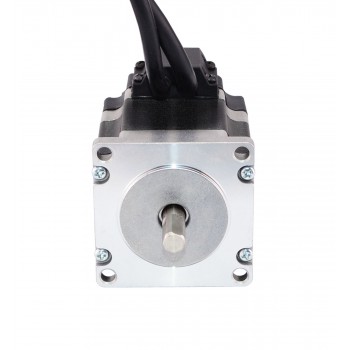

Motore passo-passo Nema 23 a circuito chiuso 1,8 gradi 1,26 Nm/178,4 oz.in 2,8 A 2,5 V con codificatore 1000 CPR
- Manuali e documentazione: Scheda tecnica del motore:
Prezzo per Unità:€55.15(IVA esclusa)
Potrebbe anche interessarti
Motore passo-passo Nema 23 a circuito chiuso 1,8 gradi 1,26 Nm/178,4 once pollici 2,8 A 2,5 V con codificatore 1000 CPR
Specifiche del motore:
Codice produttore: 23HS22-2804D-E1000
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,26 Nm (178,4 once in)
Corrente/fase nominale: 2,8 A
Tensione: 2,5 V
Resistenza di fase: 0,9 ohm
Induttanza: 2,5 mH ± 20% (1 KHz)
Dimensioni della cornice: 57 x 57 mm
Lunghezza del corpo: 56 mm
Diametro dell'albero: Φ8mm
Lunghezza albero: 21 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm;
Specifiche dell'encoder
Tensione di pilotaggio: 5V
Corrente di uscita: 55 mA
Risoluzione: 1000ppr
Segnale di uscita: 2 canali
Diametro foro: Φ8mm
Frequenza di uscita: ≤1MHz
Velocità di marcia: ≤5000 giri/min
Protezione IP: IP20
Connessione
| A+ | A- | B+ | B- |
| Rosso | Verde | Giallo | Blu |
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 56 |
| Coppia di tenuta (Ncm) | 126 |
| Coppia di tenuta (oz.in) | 178,4 |
| Induttanza(mH) | 2,5 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0,9 |
| Corrente nominale (A) | 2,8 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Bipolare/Unipolare | Bipolare |
| Specifiche elettriche | |
| Frequenza di uscita(MHz) | ≤1MHz |
| Specifiche dell'encoder | |
| Tensione nominale(V) | 5V |
| Corrente di uscita(mA) | 55 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
| Velocità di marcia(rpm) | ≤5000rpm |
| IP Protection | IP20 |
| Specifica fisica | |
| Peso(g) | 800 |
