Kit router motore passo-passo CNC a 3 assi 3,0Nm 1,8 Gradi Nema 23 Motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia del motore:
Manuale del driver:
Manuale del driver:
Manuale di alimentazione:
Kit router motore passo-passo CNC a 3 assi 3,0Nm 1,8 Gradi Nema 23 Motore passo-passo e driver

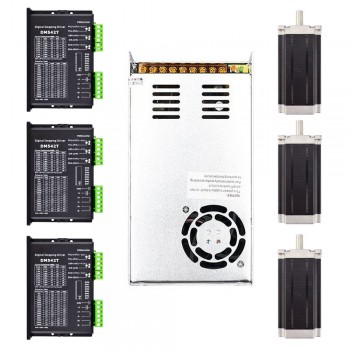

Questo kit CNC incluso:
3 x Digitale Motore passo-passo Drive 1,0-4,2A 20-50VCC for Nema 17, 23, 24 Motori Passo Passo
3 x 3Nm (425once pollici) of Nema 23 Motori Passo Passo
1 x 400W 36V 11A 115/230V Commutazione dell'alimentazione elettrica
Specifica del driver
Ingresso Tensione nominale 20-50VCC
L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
Auto-identificazione del motore e configurazione automatica dei parametri all'accensione, offrono risposte ottimali con diversi motori
Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
15 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Avvio graduale senza "salto" all'accensione
8 corrente di picco selezionabile compreso 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
Frequenza di ingresso impulsiva fino a 200 KHz, Ingresso TTL compatibile e isolato otticamente
Riduzione automatica della corrente di riposo
Adatto per motori a 2 fasi e 4 fasi
Supporta la modalità PUL / DIR
Over-Tensione protezione nominale e sovracorrente
Specifiche del motore
Codice Articolo del Costruttore: 23HS45-3504S
Tipo di motore: Bipolare passo passo
Angolo di passo: 1,8 gradi
Coppia di tenuta: 3Nm(425once pollici)
Corrente/fase nominale: 3,5A
Resistenza di fase: 1,2ohms
Induttanza: 5mH ± 20%(1KHz)
Dimensione telaio: 57 x 57mm
Altezza del motore: 113mm
Diametro dell'asse: Φ10mm
Lunghezza asta: 24mm
Lunghezza taglio a D: 20mm
Numero di cavi: 4
Lunghezza del cavo: 400mm
Peso: 1,6kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Specifiche di potenza
36V DC 11A output
Intervallo di tensione di ingresso CA: 93~132V/176~264VCA
115V/230V AC selezionato tramite interruttore
Raffreddamento ad aria forzata tramite ventola CC incorporata
Ripple a bassa emissione e yamp
Sovracorrente, oltre a Tensione nominale, cortocircuito e protezione da surriscaldamento
215*115*50mm (L*W*H)
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1,8 |
| Lunghezza del corpo(mm) | 113 |
| Coppia di tenuta (Ncm) | 300 |
| Coppia di tenuta (oz.in) | 424,8 |
| Induttanza(mH) | 5 |
| Lunghezza cavo(mm) | 400 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1,2 |
| Corrente nominale (A) | 3,5 |
| Diametro albero(mm) | 10 |
| Lunghezza dell'albero(mm) | 24 |
| Specifiche del driver passo-passo | |
| Tensione di guida(V) | 20 - 50 |
| Corrente di uscita(A) | 1 - 4,2 |
| Microstep(Passi/giro) | 400 - 25600 |
| Massimo. Ingresso a impulsi(kHZ) | 200 |
| Larghezza di impulso(μs) | 2,5 |
| Specifica fisica | |
| Peso(g) | 7500 |
